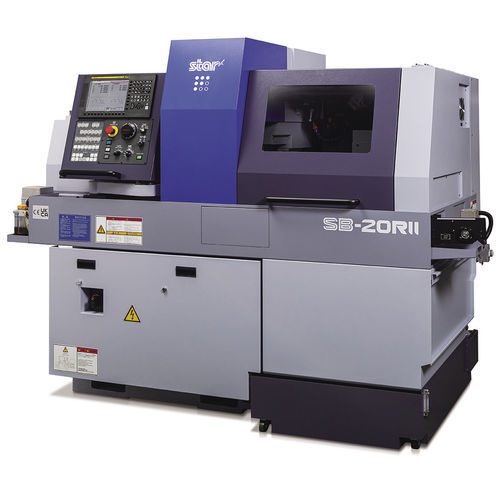

Torno tipo suizo CNC SB-20RⅡ

de fresadoroscadoperforación

Descripción general
El SB-20RⅡ es un torno automático tipo Swiss con cabezal deslizante diseñado para el torneado de precisión de piezas de pequeño diámetro. Combina una estructura de guía en cola de milano inclinada de alta rigidez con dimensiones compactas y múltiples opciones de utillaje para procesos de mecanizado a alta velocidad.

Características principales

• Estructura de guía con cola de milano inclinada para aumentar la rigidez del portaherramientas y mejorar la estabilidad de mecanizado.
• Husillos principal y secundario de alta velocidad: ambos hasta 10.000 min⁻¹; el husillo secundario emplea motor de 1,5/2,2 kW para mayor rendimiento.
• Disponibilidad en dos variantes NC para adaptarse a diferentes necesidades de producción.

Etiquetas

• RMGB
• Estructura de guía en cola de milano inclinada
• Conmutación GB/NGB

Portaherramientas
① | Herramienta de torneado: 5 herramientas (□16 mm) / 6 herramientas (□12 mm) | Herramienta frontal: 4 o 5 herramientas | Herramienta accionada: 2 herramientas | Tipo cartucho: 3 posiciones
② | Herramienta trasera (estacionaria / accionada): hasta 4 herramientas

Especificaciones (seleccionadas de la tabla)

• Diámetro máximo de mecanizado: ø 20 mm (OP: ø 25,4 mm)
• Recorrido máximo del cabezal (tipo G.B.): 205 mm (MR25: 196 mm)
• Recorrido máximo del cabezal (tipo N.G.B.): Diámetro de barra × 2,5 (máx. 50 mm)
• Número de herramientas de torneado: 6 herramientas □12 mm o 5 herramientas □16 mm
• Sujetador de manguitos: 4 herramientas (ø32×2, ø22×2) o 5 herramientas (ø22×5)
• Capacidad máxima de taladrado: ø 12 mm; Capacidad máxima de roscado: M10 × P1.5
• Accesorios accionados: fresado transversal 2 herramientas; cartucho 3 posiciones; taladrado hasta ø 7 mm; roscado hasta M6 × P1.0
• Avance rápido: 35 m/min (X1, Y1, Z1, X2, Z2)
• Velocidad husillo principal/secundario: máx. 10.000 min⁻¹
• Motores: husillo principal 2,2 kW (cont.) / 3,7 kW (10 min.) — husillo secundario 1,5 kW (cont.) / 2,2 kW (15 min.)
• Dimensiones (A×P×A): 2.070 × 1.095 × 1.775 mm — Peso: 2.000 kg
• Consumo eléctrico: FANUC 4,2 kVA / MITSUBISHI 4,0 kVA

Unidad de trabajo trasera

• Diámetro máximo de sujeción: ø 20 mm (OP: ø 25,4 mm)
• Longitud máxima para expulsión frontal: 105 mm
• Proyección máxima de la pieza: 30 mm
• Unidad trasera de 6 husillos: 4 herramientas (estacionarias / accionadas)
• Taladrado máximo (estacionario): ø 8 mm (OP: ø 10 mm) — Taladrado (accionado): ø 6 mm
• Roscar máximo (estacionario): M6 × P1.0 (OP: M8 × P1.25) — Roscar (accionado): M5 × P0.8
• Husillo secundario: control C-axis, máx. 10.000 min⁻¹; motor 1,5 kW (cont.) / 2,2 kW (15 min.)

Especificaciones técnicas

• Modelo: SB-20RⅡ
• Diámetro máximo de mecanizado: ø 20 mm (OP ø 25,4 mm)
• Velocidad husillo principal: máx. 10.000 min⁻¹ — Motor: 2,2 kW (cont.) / 3,7 kW (10 min.)
• Velocidad husillo secundario: máx. 10.000 min⁻¹ — Motor: 1,5 kW (cont.) / 2,2 kW (15 min.)
• Avance rápido: 35 m/min (X1, Y1, Z1, X2, Z2)
• Perforación máx. (utillaje): hasta ø 12 mm — Roscar máx.: hasta M10 × P1.5
• Dimensiones: 2.070 × 1.095 × 1.775 mm — Peso: 2.000 kg
