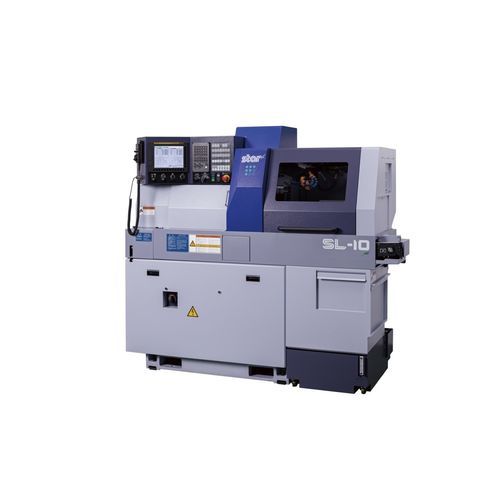

Torno tipo suizo CNC SL-7/10

multihusillos4 herramientaspara producción de piezas pequeñas

Descripción general
Torno CNC de cabezal móvil compacto y de alta especificación de STAR MICRONICS, diseñado para piezas de pequeño diámetro hasta ø10 mm. Optimizado para operaciones frontales y posteriores simultáneas y producción multi-proceso de alta velocidad para barras.

Características

• Portaherramientas tipo gang para mecanizado frontal con unidad de taladrado transversal tipo cartucho de 5 husillos que ofrece cuatro posiciones de cartucho para montar diversas unidades de herramienta y ampliar las operaciones frontales.
• Unidad de trabajo trasera de 6 husillos con control del eje Y2, dispuesta en tres filas y capaz de montar hasta cuatro unidades de herramienta accionadas para separar y paralelizar los procesos delanteros y traseros y reducir el tiempo de ciclo.
• Motores principales y auxiliares de alta potencia que proporcionan mayor capacidad de corte a altas velocidades, optimizados para el mecanizado de pequeño diámetro.

Portaherramientas
①
Portaherramientas
Herramientas de torneado — 6 herramientas
Herramientas fijas delanteras — 4 o 6 herramientas
Herramientas fijas traseras — 4 o 6 herramientas
Herramienta accionada — 1 herramienta
Posiciones de cartucho — 4 Pos.
②
Herramientas de trabajo traseras — 6 herramientas
Herramientas estacionarias — máx. 6 herramientas
Herramientas accionadas — máx. 4 herramientas

Especificaciones
Diámetro máximo de mecanizado — ø 10 mm (25/64 in)
Recorrido máximo del cabezal (G.B. estacionario) — 135 mm (5-5/16 in)
Recorrido máximo del cabezal (G.B. giratorio) — 105 mm (4-9/64 in)
Unidad R.M.G.B. — 75 mm (2-61/64 in)
Número de herramientas de torneado — 6 herramientas
Porta-mangas (4 husillos) Frente: 4 herramientas; Atrás: 4 herramientas
Porta-mangas (6 husillos) Frente: 6 herramientas; Atrás: 6 herramientas
Capacidad máxima de taladrado — ø 6 mm (15/64 in)
Capacidad máxima de roscado — M5 x P0.8
Accesorios accionados: Fresado transversal — 1 herramienta; Tipo cartucho — 4 posiciones
Capacidad máxima de taladrado (accionado) — ø 5 mm (3/16 in)
Capacidad máxima de roscado (accionado) — M4 x P0.7
Velocidad de husillo (herramienta accionada) — máx. 12,000 min-1
Motor de accionamiento (herramientas) — 1.0 kW (Continuo) / 1.2 kW (5 min./30% ED)
Velocidad de avance rápido — 35 m/min (X1, Y1, Z1, X2, Z2); 15 m/min (Y2)
Ángulo de indexado husillo principal — Control de eje C
Velocidad husillo principal (G.B. estacionario) — máx. 18,000 min-1
Velocidad husillo principal (G.B. giratorio) — máx. 15,000 min-1
Motor husillo principal — 3.7 kW (Continuo) / 5.5 kW (10 min./25% ED)
Dimensiones (AnxProfxAl) — 1,865 x 795 x 1,815 mm
Peso — 1,600 kg
Consumo eléctrico — 3.8 KVA

Accesorio de trabajo trasero
Diámetro máximo de sujeción — ø 10 mm (25/64 in)
Longitud máxima para eyección frontal — 70 mm (2-3/4 in)
Longitud máxima de proyección de la pieza — 20 mm (25/32 in)
Unidad trasera de 6 husillos — Número de herramientas: 6 herramientas
Capacidad máxima de taladrado (herramienta estacionaria) — ø 6 mm (15/64 in)
Capacidad máxima de taladrado (accionado) — ø 5 mm (3/16 in)
Capacidad máxima de roscado (herramienta estacionaria) — M5 x P0.8
Capacidad máxima de roscado (accionado) — M4 x P0.7
Ángulo de indexado subhusillo — Control de eje C
Velocidad subhusillo — máx. 12,000 min-1
Motor subhusillo — 0.55 kW (Continuo) / 1.1 kW (15 min./40% ED)

Datos técnicos

• Modelo: SL-7/10
• Fabricante: STAR MICRONICS CO.,LTD
• Diámetro máximo de mecanizado: ø 10 mm
• Máx. capacidad de taladrado: ø 6 mm (estacionario) / ø 5 mm (accionado)
• Máx. capacidad de roscado: M5 x P0.8 (estacionario) / M4 x P0.7 (accionado)
• Velocidades de husillo principal: hasta 18,000 min-1 (G.B. estacionario), 15,000 min-1 (G.B. giratorio)
• Motor husillo principal: 3.7 kW (Continuo) / 5.5 kW (10 min./25% ED)
• Motor de accionamiento (herramientas): 1.0 kW (Continuo) / 1.2 kW (5 min./30% ED)
• Velocidades de avance rápido: 35 m/min (X1, Y1, Z1, X2, Z2); 15 m/min (Y2)
• Dimensiones (AnxProfxAl): 1,865 x 795 x 1,815 mm
• Peso: 1,600 kg
• Consumo eléctrico: 3.8 KVA
