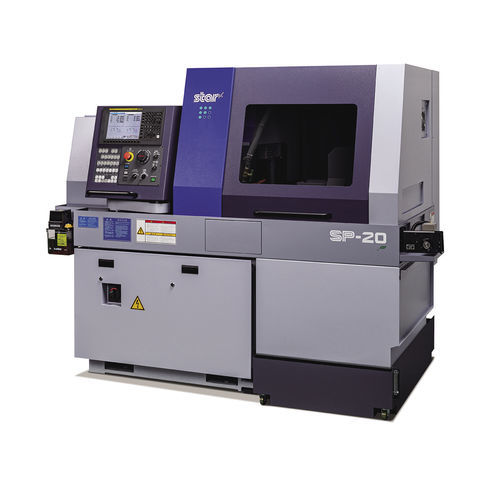

Torno tipo suizo CNC SP-20/23
multihusillos4 herramientas8 herramientas

Torno tipo suizo CNC - SP-20/23 - Star Micronics Machine Tools - multihusillos / 4 herramientas / 8 herramientas
Torno tipo suizo CNC - SP-20/23 - Star Micronics Machine Tools - multihusillos / 4 herramientas / 8 herramientas
Torno tipo suizo CNC - SP-20/23 - Star Micronics Machine Tools - multihusillos / 4 herramientas / 8 herramientas - imagen - 2
Torno tipo suizo CNC - SP-20/23 - Star Micronics Machine Tools - multihusillos / 4 herramientas / 8 herramientas - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Número de husillos
multihusillos
Número de herramientas
4 herramientas, 8 herramientas
Función combinada
perforación, roscado
Diámetro

23 mm, 25,4 mm
(0,91 in, 1 in)

Velocidad de rotación

10.000 rpm
(62.831,853 rad.min-1)

Longitud de la pieza

105 mm
(4 in)

Avance rápido eje X

35 m/min

Avance rápido eje Z

35 m/s
(115 ft/s)

Potencia nominal

2,2 kW, 3,7 kW
(3 hp, 5 hp)

Longitud total

2.100 mm
(83 in)

Ancho total

1.200 mm
(47 in)

Altura total

1.785 mm
(70 in)

Peso

2.250 kg
(4.960 lb)

Descripción

Resumen
  • Torno automático de cabezal móvil diseñado para el mecanizado de barras con soporte de torreta, permitiendo ciclos multioperación que incluyen perforado, roscado y mecanizado posterior. Soporta hasta ø23 mm (opción ø25,4 mm).


Características clave
  • Unidad de perforado transversal de 7 husillos ubicada en la parte trasera de la torreta frontal; hasta 5 posiciones de cartucho para diferentes herramientas.
  • Sensores térmicos distribuidos por la máquina ofrecen compensación precisa de desplazamientos térmicos para estabilidad en el mecanizado.
  • Opción oversize que permite mecanizar hasta ø25,4 mm (1 in).
  • Herramientas accionadas y accesorios tipo cartucho para mayor flexibilidad en operaciones de perforado, roscado y mecanizado accionado.


Torreta y mecanizado posterior
  • Herramientas de torneado: 7 u 8 posiciones; Herramientas frontales: 4 o 5 posiciones; Herramientas traseras: 4 o 5 posiciones.
  • Herramientas accionadas: delante hasta 2 herramientas; accesorios accionados para mecanizado posterior hasta 4 herramientas. Tipo cartucho: 5 posiciones. Opciones de porta-manga para configuraciones multi-husillo.


Unidad de mecanizado posterior (rendimiento)
  • Diámetro máximo de sujeción: ø23 mm (29/32 in). OP: ø25.4 mm (1 in).
  • Longitud máxima para expulsión frontal: 105 mm (4-9/64 in). Longitud máxima de proyección de la pieza: 30 mm (1-3/16 in).
  • Unidad de mecanizado posterior de 6 husillos con accesorios accionados hasta MAX. 4 herramientas.
  • Capacidad máxima de perforación (accesorios accionados): ø8 mm (5/16 in). OP: 10 mm (25/64 in) y ø6 mm (15/64 in) según el accesorio.
  • Capacidad máxima de roscado: herramienta fija M6×P1.0 (OP: M8×P1.25); accesorio accionado: M5×P0.8.
  • Subhusillo: indexado por control de eje C; velocidad máx. 10 000 min-1 (OP: máx. 8 000); motor 1,5 kW (continuo) / 2,2 kW (15 min).


Especificaciones técnicas
  • Modelo: SP-20/23
  • Diámetro de mecanizado máx.: ø23 mm (29/32 in). OP: ø25.4 mm (1 in).
  • Carrera máxima del cabezal (Estándar): 205 mm (8 in); MR25: 196 mm (7-15/16 in).
  • Unidad R.M.G.B.: 155 mm (6-3/32 in).
  • Tipo N.G.B.: diámetro de barra × 2.5 (Máx. 50 mm) (Máx. 1-31/32 in).
  • Número de herramientas de torneado: 8 herramientas □12 mm; o 7 herramientas □16 mm ×3, □12 mm ×4.
  • Sujetador de manga (tipo 4 husillos): 4 herramientas (ø32×2, ø22×2) o 5 herramientas (ø22×5).
  • Capacidad de perforación máx. (estándar): ø12 mm (1/2 in). OP: 13 mm (33/64 in).
  • Capacidad de roscado máx. (estándar): M10 × P1.5 (OP: M12 × P1.75).
  • Accesorios accionados — Número de herramientas: Perforado transversal × 2 herramientas + Tipo cartucho 5 pos.
  • Capacidad de perforación (accionado): ø8 mm (5/16 in).
  • Capacidad de roscado (accionado): M6 × P1.0.
  • Velocidad de husillo (accesorio accionado): máx. 8 000 min-1.
  • Velocidad de avance rápido: 35 m/min (X1, Y1, Z1, X2, Z2).
  • Husillo principal: control de eje C; velocidad máx. 10 000 min-1 (OP: máx. 8 000); motor 2,2 kW (continuo) / 3,7 kW (15 min / 60% ED).
  • Dimensiones (A × F × A): 2,100 × 1,200 × 1,785 mm; Peso: 2,250 kg; Consumo: 5.5 kVA.


Aplicaciones
  • Piezas torneadas de pequeño diámetro y producción multioperación que requieren perforado, roscado y mecanizado posterior en un solo ciclo.


Opciones / Tags
  • RMGB
  • GB/NGB switchover
