Elevador para barriles manual STM01-DRU01-SS

de manivelade manivelagiratorio

Resumen

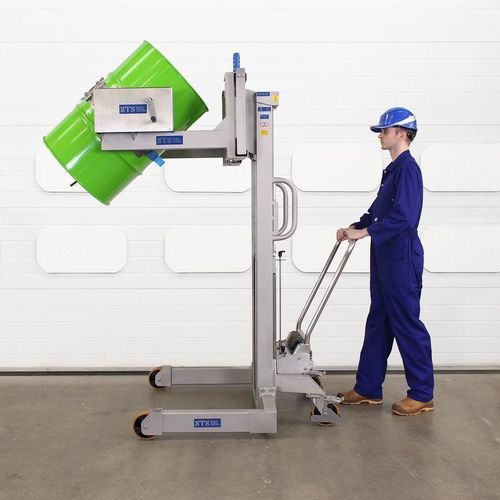

Este rotador manual hidráulico INOX permite a los operarios elevar y decantar bidones de distintos tamaños de forma ergonómica. Su construcción en acero inoxidable 304 y acabado pulido vibratorio higiénico lo hacen apto para entornos alimentarios, farmacéuticos e industriales generales.

Características clave

• Bomba manual: dos bombas manual-hidráulicas en el asa trasera para elevar; válvula de descenso controlable para bajar; diseñado para cumplir guías de manipulación manual.
• Cinta universal para bidones: banda segmentada ajustable con trinquete inoxidable de 50 mm y correa de poliéster; ajustable de 350 mm a 600 mm de diámetro.
• Abrazadera de borde ajustable: pinza de ajuste rápido que sujeta el borde superior del bidón para evitar deslizamientos (eficaz en bidones de plástico); ajustable mediante pasador de seguridad.
• Caja de engranajes robusta: engranaje sinfín autoblocante con relación 120:1 y manivela manual; evita la rotación al soltar la manivela.
• Compatibilidad de bidones: maneja bidones de acero, plástico y fibra de 50–220 litros, incluyendo bidones MAUSER.
• ATEX disponible: unidades entregables con certificación ATEX/UKEX para zonas 1, 2, 21 y 22 con ruedas antielectrostáticas, protecciones, cadenas de puesta a tierra y documentación.
• Construcción y acabado: chasis en acero inoxidable 304; vástago de elevación niquelado/cromado; conjunto de bombas en aluminio cubierto por acero inoxidable; acabado pulido vibratorio para superficies higiénicas.
• Ruedas: dos ruedas delanteras fijas de 160 mm y dos ruedas traseras orientables de 160 mm (centro de nylon con neumáticos de poliuretano y rodamientos de precisión).
• Bajo mantenimiento, larga vida útil: diseñado para durabilidad con una vida útil prevista superior a 20 años en uso normal.

Casos de uso / Beneficios

• Elevación y decantado ergonómico de bidones en procesos alimentarios, farmacéuticos e industriales generales.
• Sujeción segura para una amplia gama de tipos y tamaños de bidones, reduciendo riesgo de deslizamiento y derrames.
• Opciones como sistemas de pesaje integrados, bandas de diámetro fijo, insertos para bidones pequeños y certificación ATEX para adaptar la unidad a requisitos de proceso.

Especificación (resumen)
Carga de trabajo segura (SWL): 350 kg
Funciones: Elevación/bajada manual, rotación manual, empuje/tirón manual
Bomba manual: bomba manual-hidráulica para elevar; válvula de descenso controlable para bajar; rotación y traslación manuales
Altura de elevación: 1400 mm
Holgura de volteo: 1400 mm a 15° / 1325 mm a 30° (bidón 205 L)
Compatibilidad de bidones: acero, plástico y fibra, 50–220 litros (incl. MAUSER)
Ensamblaje de banda: banda universal segmentada con trinquete inoxidable 50 mm y correa de poliéster
Caja de rotación: sinfín autoblocante 120:1 con manivela manual
Construcción: chasis acero inoxidable 304; vástago de elevación niquelado/cromado; cadenas de elevación niqueladas; carcasa de bomba en aluminio
Tratamiento metal: piezas de acero inoxidable pulidas vibratoriamente con acabado liso y limpio
Protecciones: resguardo transparente irrompible en policarbonato (versiones antiestáticas para modelos Ex)
Dimensiones patas: ancho interior entre patas 850 mm; ancho exterior total 1080 mm
Ruedas delanteras: dos ruedas fijas 160 mm, centro nylon, neumáticos poliuretano y rodamientos de precisión
Ruedas traseras: dos ruedas orientables 160 mm, centro nylon, neumáticos poliuretano y rodamientos de precisión
Conformidad: CE / UKCA (ATEX / UKEX disponible para modelos Ex)

Especificaciones técnicas

• Modelo: STM01-DRU01-SS (ver designación del producto)
• Carga de trabajo segura (SWL): 350 kg
• Altura de elevación: 1400 mm
• Holgura de volteo: 1400 mm @ 15° / 1325 mm @ 30° (para bidón 205 L)
• Tamaños de bidones manejados: 50–220 L (acero, plástico, fibra; incluye MAUSER)
• Rango de diámetro de banda (universal): 350–600 mm (segmentada, ajustable)
• Mecanismo de banda: trinquete inoxidable 50 mm con correa de poliéster
• Relación caja de rotación: 120:1 (sinfín, autoblocante)
• Tipo de bomba: bomba manual-hidráulica con válvula de descenso controlable
• Materiales: chasis acero inoxidable 304; vástago de elevación niquelado/cromado; cadenas de elevación niqueladas; carcasa de bomba en aluminio
• Acabado: acero inoxidable pulido vibratoriamente para superficies higiénicas
• Protección: resguardo policarbonato irrompible (opción antistática para modelo Ex)
• Especificación ruedas: ruedas 160 mm centro nylon con neumáticos de poliuretano y rodamientos de precisión (delanteras fijas, traseras orientables)
• Dimensiones patas: ancho interior entre patas 850 mm; ancho total 1080 mm
• Opciones: configuración ATEX/UKEX (zonas 1,2,21,22); sistema de pesaje integrado (precisión ±0,1 kg); dimensiones de patas alternativas; banda de diámetro fijo para bidones grandes; insertos para pequeños bidones <50 L
• Documentación disponible: planos técnicos, documento de idoneidad de bidones, instrucciones de uso (PDF disponibles)
• Conformidad / Certificación: CE / UKCA; ATEX/UKEX disponible para modelos Ex
