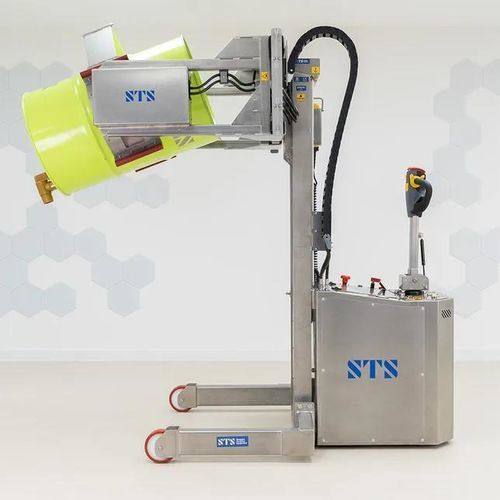

Elevador para barriles neumático STE05-RRH01-SS

electrohidráulicoeléctricocon batería

Resumen
Volteador de tambores totalmente motorizado, eléctrico o neumático, diseñado para entornos alimentarios y farmacéuticos que requieren acabados higiénicos. Disponible en versión electro-hidráulica (baterías integradas con cargador inteligente de red) o en versión neumático-hidráulica certificable ATEX/UKEX. Construcción en acero inoxidable grado 304 con acabado aqua-blasted y vibro-pulido para larga vida útil (diseño >20 años).

Características clave

• Dos opciones de alimentación: Eléctrica — dos baterías integradas de 142 Ah que alimentan una bomba electro-hidráulica y el motor de tracción; Neumática — bomba neumático-hidráulica de doble efecto para uso en áreas ATEX/UKEX.
• Funciones motorizadas completas: elevación, apriete, rotación y desplazamiento para manipulación segura sin contacto manual.
• Dirección por timón maniobrable con control de acelerador y interruptor de seguridad antiaplastamiento; control de tracción preciso disponible vía mangueras de control en el timón.
• Cabezal de apriete hidráulico de tensión constante con manómetro para sujeción segura y funcionamiento “manos libres”.
• Almohadillas de apriete intercambiables para adaptarse a la forma del tambor; opción de almohadillas revestidas de goma de radio fijo para tambores estándar de 200–220 L.
• Compatible con amplia gama de tambores: tambores de acero homologados UN, tambores plásticos y de fibra comunes y tambores MAUSER. Rango estándar 50–220 L; diámetros adaptables 280–610 mm; apto para tambores hasta ~1000 mm de altura.
• Construcción y acabados higiénicos: acero inoxidable 304, protecciones de policarbonato resistentes a impactos (guardas antiestáticas en modelos ATEX), componentes conductores/antiestáticos y cadenas de puesta a tierra cuando se requieran.
• Diseño de bajo mantenimiento pensado para aumentar el rendimiento y reducir los riesgos de manipulación manual (rendimiento citado >50 tambores/hora; compatibilidad >95%).

Capacidades y funcionamiento

• Modelo eléctrico: dos baterías integradas de 142 Ah alimentan la bomba electro-hidráulica y el motor de tracción; cargador inteligente de red 230 V integrado en la caja de control.
• Modelo neumático (ATEX): bomba neumático-hidráulica de doble efecto. Requisitos de aire: mínimo 400 L/min, óptimo 760 L/min a 6 bar con manguera flexible de aire de 13 mm. Incluye neumáticos eléctricamente conductores y medidas antiestáticas para zonas peligrosas.
• Controles: pulsadores con funda de silicona, parada de emergencia, llave extractable e indicador digital del estado de batería; opcional mando colgante cableado con parada de emergencia para control remoto de elevación/rotación.
• Propulsión: timón direccionable con controles de acelerador; rueda motriz trasera 700 W de servicio pesado con neumático de poliuretano; dos ruedas frontales fijas de 160 mm (centro de aluminio, neumáticos poliuretano y rodamientos de precisión).
• Opciones y mejoras: mando colgante, sistema de pesaje integrado por célula de carga (precisión ±0,1 kg), elevación telescópica para carrera extendida (opciones hasta 2800+ mm), dimensiones de patas/entraje alternativas, variante neumática certificada ATEX y adaptaciones específicas de cabezal/almohadillas.

Aplicaciones
Diseñado para vaciado seguro, dosificación y tareas de transferencia en fabricación, industrias alimentaria y farmacéutica donde se requiere construcción en acero inoxidable y acabado higiénico. Adecuado para levantar y volcar tambores desde palets, cargar en tanques o estaciones de dosificación y para uso en zonas que exigen certificación ATEX con la variante neumática.

Especificaciones

• Modelo (ejemplos): STE05-RRH01-SS (eléctrico) / STP05-RRH01-SS-Ex (neumático ATEX)
• Carga de trabajo segura (SWL): 300 kg
• Funciones: elevación, apriete, rotación y desplazamiento motorizados
• Alimentación (eléctrica): dos baterías integradas 142 Ah; bomba electro-hidráulica; cargador de red 230 V inteligente integrado
• Alimentación (neumática): bomba neumático-hidráulica de doble efecto; requisitos de aire min. 400 L/min, óptimo 760 L/min a 6 bar (manguera 13 mm)
• Controles: pulsadores con funda de silicona, parada de emergencia, llave extraíble, indicador digital del estado de batería
• Recorrido de elevación: 1515 mm (estándar)
• Altura de vuelco: 1415 mm a 15° / 1338 mm a 30° (tambor 205 L)
• Compatibilidad de tambores: acero y plástico 50–220 L estándar (incl. MAUSER); almohadillas adaptables 280–610 mm; maneja tambores hasta ~1000 mm de altura
• Ajuste de sujeción: cabezal de sujeción hidráulico de tensión constante con manómetro
• Rotación: conjunto reductor motorizado (posibilidad de invertir completamente hasta 180°)
• Construcción: acero inoxidable 304 (acabado aqua-blasted, vibro-pulido)
• Protecciones: protecciones de policarbonato resistentes a impactos (guardas antiestáticas en modelo ATEX)
• Dimensiones de patas: ancho interior de apoyo 850 mm; ancho exterior total 1080 mm (tamaños alternativos disponibles)
• Ruedas frontales: dos ruedas fijas de 160 mm, centro de aluminio, neumáticos de poliuretano y rodamientos de precisión (neumáticos conductores en modelo ATEX)
• Rueda motriz trasera: 700 W, neumático de poliuretano
• Ruido: <76 dBA
• Conformidad: CE / UKCA; certificación ATEX / UKEX disponible para modelos neumáticos (zonas 1,2,21,22)
