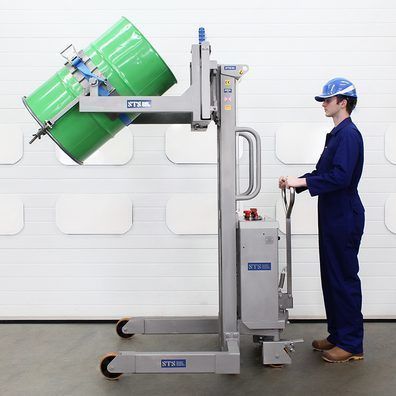

Elevador para barriles neumático STP01-DRU01-SS-Ex

de aire comprimidogiratoriode acero inoxidable

Presentación del producto Volteador y rotador de tambores en acero inoxidable con certificación ATEX y UKEX, diseñado para industrias alimentaria y farmacéutica y otras áreas limpias. Motorización neumática: una conexión de aire impulsa la función de elevación. Apto para entornos zonificados peligrosos, zonas 1, 2, 21 y 22.

Características clave

• Funciones impulsadas por aire: bomba pneumohidráulica accionada por conexión de aire que suministra aceite al sistema hidráulico de elevación; diseño de bajo mantenimiento apto para áreas ATEX/UKEX; accionamientos neumohidráulicos opcionales para abrazadera motorizada, rotación y movimiento para mejorar el rendimiento.
• Banda universal DRU01: banda modular segmentada que se adapta a tambores de acero, plástico y cartón; diámetro ajustable retirando dos pasadores; rango estándar 50–220 litros. Opción de banda de diámetro fijo (FB) para tambores de 200–220 litros.
• Construcción en acero inoxidable: chasis y carcasas en acero inoxidable 304; rodamientos de precisión en acero inoxidable y componentes sellados; cilindro de elevación y caja de engranajes de rotación protegidos dentro de carcasas inox; acabado pulido mecánicamente o granallado acuático apto para GMP/áreas limpias.
• Caja de engranajes autoblocante: en modelos con rotación manual se utiliza una caja de engranajes de tornillo sin fin autoblocante (tornillo primario y secundario más etapa cónica 90°) con relación 120:1 para evitar rotación involuntaria; manija plegable para transporte; opción de rotación hidráulica para vertidos de alto volumen.
• Dirección de ruedas traseras controlable: timón que mueve las ruedas traseras juntas para un radio de giro reducido y maniobrabilidad en espacios confinados; neumáticos de poliuretano antistático y rodamientos de precisión reducen la resistencia al rodamiento.
• Adecuación y sujeción de tambores: la banda ajustable maneja tambores de 50–220 L (diámetro 350–610 mm); tambores por debajo de 350 mm pueden manipularse con un inserto para tambores pequeños (opción INS01); compatibilidad con tambores MAUSER indicada; abrazadera de borde incluida para evitar deslizamiento.

Opciones

• Certificación ATEX / UKEX para zonas 1, 2, 21 y 22
• Abrazadera motorizada con almohadillas flexibles para tambores 50–220 L
• Rotación motorizada hidráulica con controles en panel trasero o frontal
• Sistema de tracción neumático para desplazar tambores largas distancias
• Alturas de elevación telescópicas/variables (mástil simple hasta 1500 mm; telescópico hasta 2700 mm)
• Dimensiones de patas variables para adaptarse a equipos existentes
• Banda de tamaño fijo para tambores de acero/plástico 200–220 L
• Sistema de pesaje con célula de carga y visualizador digital para pesadas en proceso
• Inserto para tambores muy pequeños desde 50 L (INS01)

Especificaciones técnicas

• Denominación de modelo: STP01-DRU01-SS-Ex
• Carga de trabajo segura (SWL): 350 kg
• Funciones: elevación/bajada motorizada, rotación manual, empuje/arrastre manual
• Alimentación: impulsado por aire – mínimo 400 L/min, óptimo 760 L/min a 6 bar con manguera flexible de aire 13 mm
• Controles: pulsadores con funda de silicona y paro de emergencia
• Altura de elevación: 1400 mm
• Altura de vuelco: 1400 mm a 15°; 1325 mm a 30° (para tambor de 205 L)
• Compatibilidad de tambores: tambores de acero y plástico, 50–220 L (incluye tambores MAUSER)
• Ensamblaje de banda: banda segmentada ajustable/universal con trinquete inox 50 mm y correa de poliéster
• Sujeción adicional: abrazadera de borde incluida para sujetar el borde superior del tambor
• Caja de rotación: tornillo sin fin autoblocante 120:1 con manija manual
• Construcción: acero inoxidable grado 304
• Preparación del metal: piezas inox granalladas y vibradas/pulidas, acabado liso
• Protección: protector transparente de policarbonato antistático e irrompible
• Dimensiones de patas: ancho entre patillas 850 mm, ancho exterior total 1080 mm
• Ruedas delanteras: dos ruedas fijas 160 mm, buje de aluminio con neumáticos de poliuretano antistático y rodamientos de precisión
• Ruedas traseras: dos ruedas direccionables 160 mm, buje de aluminio con neumáticos de poliuretano antistático y rodamientos de precisión
• Ruido: <76 dBA
• Conformidad: CE / UKCA; ATEX / UKEX (zonas 1, 2, 21, 22)
