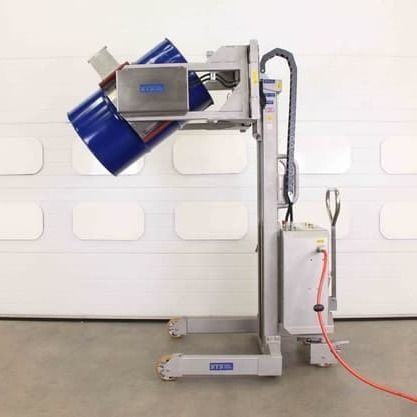

Elevador para barriles motorizado STP01-RRH01-SS-Ex

neumáticoelectrohidráulicode manivela

Descripción del producto
Volcador de tambores en acero inoxidable diseñado para entornos industriales higiénicos. Permite levantar, abrazar e invertir tambores de acero, plástico y cartón de 50 a 220 L. Disponible en versión electro-hidráulica con batería (eléctrica) o accionada por aire (neumática); las variantes neumáticas se pueden suministrar con certificación ATEX / UKEX para zonas 1, 2, 21 y 22.

Características clave

• Abrazadera motorizada, elevación motorizada y rotación motorizada para manipulación sin contacto y ciclos rápidos.
• Cabezal de sujeción hidráulico de tensión constante con manómetro para control por el operario.
• Circuitos de elevación conformes con paro de emergencia, interruptor de llave extraíble y protección por válvula de seguridad en los cilindros.
• Caja de cambios motorizada que permite la inversión completa a 180° para vaciar los tambores en recipientes o procesos.
• Almohadillas de sujeción flexibles que admiten diámetros 280–610 mm y alturas hasta 1000 mm; almohadillas configurables para extracción desde esquinas de palets; accesorio INS02 para tambores plásticos L-ring.
• Construcción en acero inoxidable 304 con acabado granallado y vibrado-pulido para limpieza y cumplimiento higiénico.
• Dirección trasera tipo Ackermann, frenos de estacionamiento controlados por el operario y protección en policarbonato irrompible (antistático en variante Ex).
• Modelo eléctrico: dos baterías a bordo de 80 Ah y cargador inteligente 230 V integrado; modelo neumático: requiere suministro de aire comprimido (opciones ATEX disponibles).

Opciones

• Certificación ATEX / UKEX para variantes neumático-hidráulicas (zonas 1, 2, 21, 22).
• Timón con accionamiento eléctrico para desplazamientos largos.
• Elevación telescópica / variable (mástil simple ~1500 mm; telescópico hasta ~2700 mm).
• Dimensiones de patas variables para integración en maquinaria y uso en pasillos estrechos.
• Sistema de pesaje por célula de carga con pantalla fija para pesado durante la manipulación.

Datos técnicos / especificaciones

• Modelos de ejemplo: STE01-RRH01-SS (Electric) y STP01-RRH01-SS-Ex (Pneumatic ATEX/UKEX).
• Carga de trabajo segura (SWL): 300 kg.
• Funciones: Elevación/bajada motorizada, abrazadera motorizada, rotación motorizada, empuje/arrastre manual.
• Alimentación eléctrica: Dos baterías a bordo 80 Ah que alimentan una bomba electro-hidráulica; cargador inteligente 230 V integrado en la caja de control.
• Alimentación neumática (modelo ATEX): Alimentado por aire — min. 400 L/min, óptimo 760 L/min a 6 bar con manguera flexible de 13 mm.
• Mandos: Pulsadores con capuchón de silicona, paro de emergencia, llave extraíble, indicador digital de batería, manómetro de presión de la abrazadera.
• Recorrido de elevación: 1515 mm.
• Altura libre de volteo: 1415 mm a 15° / 1338 mm a 30° (medido con tambor 205 L).
• Compatibilidad de tambores: Acero, plástico y cartón 50–220 L (incluye MAUSER); tambores plásticos L-ring requieren accesorio INS02.
• Cabezal de sujeción: Cabezal hidráulico de tensión constante con manómetro para operación sin intervención.
• Rotación motorizada: Inversión completa 180° mediante caja de engranajes.
• Construcción: Acero inoxidable 304; acabado granallado y vibrado-pulido.
• Dimensiones de patas: Ancho interior de horquilla 850 mm; ancho exterior total 1080 mm.
• Ruedas: Delanteras — dos fijas 160 mm; Traseras — dos direccionables 160 mm (materiales varían según modelo; neumáticos conductivos en variante ATEX).
• Nivel sonoro: <76 dBA.
• Conformidad: CE / UKCA. ATEX / UKEX disponible para modelos neumáticos Ex; declaración de conformidad suministrada para unidades Ex.
