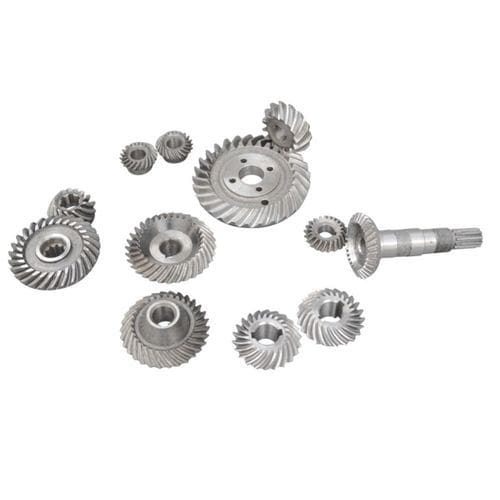

Rueda dentada cónica

de dientes helicoidalesindustrialpara transmisión marina

Introducción
Nos especializamos en la fabricación a medida de engranajes de precisión con un equipo de ingeniería experimentado y más de 30 máquinas CNC avanzadas de tallado importadas de Estados Unidos, Japón y proveedores nacionales líderes. La producción integrada incluye tallado de cónicos en espiral, lapeado, rectificado y tallado por generación, apoyada por máquinas Oerlikon de lapeado, rectificadoras de engranajes y equipos de inspección de precisión. Ofrecemos servicio integral desde la materia prima hasta el producto terminado para prototipos y producción en serie.

Aplicaciones

• Máquinas herramienta y reductores
• Subsistemas aeroespaciales y UAV
• Robots humanoides e industriales (articulaciones y transmisiones)
• Equipos de minería, petróleo & gas y procesos químicos
• Impresión, aplicaciones marinas y otros sistemas de transmisión de alta precisión

Características
1. Control de mecanizado y precisión

• Procesos avanzados de rectificado y acabado para asegurar tolerancias geométricas estrictas
• Error de perfil de diente controlado dentro de ±0.01 mm
• Desviación de paso mantenida en ≤ 0.005 mm/m
• Adecuado para aplicaciones de alta precisión: máquinas CNC, articulaciones robóticas y automatización de precisión

2. Tecnología de tratamiento superficial

• Carbonitruración y temple para aumentar la dureza de la superficie de los dientes
• Granallado para mejorar la resistencia al desgaste y a la fatiga
• Opcional: nitruración para mayor resistencia a la corrosión y vida útil prolongada

3. Capacidad de diseño personalizado

• Soluciones a medida según espacio de instalación, relación de transmisión, velocidad de operación y condiciones de carga/par
• Diseño y fabricación de engranajes no estándar: desplazamiento de perfil, doble hélice (espina de pescado), estructuras especiales y componentes de precisión específicos

Especificaciones (resumen)
Rango de módulos: 0.3–35 mm (típico 0.5–30 mm) | Diámetros: ≈10–2500 mm (dependiente del proceso; hasta 18000 mm en fresado grueso) | Precisión: DIN 3–9 (típico DIN 5–8) | Tipos: rectos, helicoidales, cónicos (rectos/espiral/hipoide), en espiga, internos, sinfín y engranajes personalizados.

Tablas de capacidad detalladas
Hoja 1
Encabezado: Tipo | Estado | Módulo (M) | Diámetros (mm) | Precisión (DIN)
Engranajes cónicos rectos - Forjado | M0.5-M15 | Φ10~500 | DIN8-9
Planificación | M0.5-M15 | Φ10~Φ500 | DIN7-9
Rectificado | M0.5-M15 | Φ10~Φ600 | DIN5-6
Usinagem 5 ejes | M35 Máx. | Φ2500 Máx. | DIN3-6
Engranajes cónicos espirales - Lapeado (Gleason) | M0.5-M15 | Φ10~Φ700 | DIN7-8
Rectificado espiral (Gleason) | M0.5-M30 | Φ10~1600 | DIN5-6
Corte duro (Klingelnberg) | M3.0-M30 | Φ200~Φ2500 | DIN5-6
Hipoides / Corona / Zero / Inglete - Lapeado/Rectificado | M0.5-M30 | Φ10~Φ1600 / Φ20~1600 | DIN5-9

Hoja 2
Encabezado: Tipo | Estado | Módulo (M) | Diámetros (mm) | Precisión (DIN)
Engranajes rectos - Tallado fino | M0.3-M6.0 | Φ10~Φ400 | DIN5-6
Power skiving | M0.3-M6.0 | Φ10~Φ600 | DIN5-6
Tallado+Desbarbado | M0.3-M8.0 | Φ10~Φ800 | DIN7-8
Tallado+Rectificado | M0.5-M25 | Φ10~Φ2500 | DIN5-6
Fresado+Rectificado, 5 ejes | M3.0-M35 / M35 Máx. | Φ50~Φ2500 / Φ2500 Máx. | DIN3-6
Brochado / Fresado en bruto (piezas grandes) | M35 Máx. | Φ18000 Máx. | DIN8-9
Engranajes internos - Brochado/Skiving/Formado+Rectificado | M0.3-M30 | Φ10~Φ2500 | DIN5-9

Características técnicas

• Rango de módulos: 0.3–35 mm según proceso (típico 0.5–30 mm)
• Diámetros fabricables: ≈10 mm hasta 2500 mm (dependiente del proceso), hasta 18000 mm para fresado grueso
• Precisión: DIN3–DIN9 según método y tamaño
• Procesos disponibles: tallado fino, power skiving, rabotado, rectificado (Gleason/Klingelnberg), lapeado, corte duro, usinagem 5 ejes, brochado, fresado+rectificado
• Tratamientos superficiales: cementación y temple, granallado, nitruración (opcional)
• Tolerancias típicas: error de perfil ≤ ±0.01 mm, desviación de paso ≤ 0.005 mm/m
