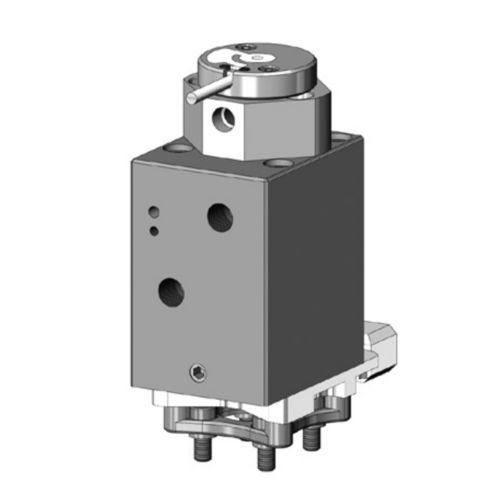

Actuador hidráulico HYC4520M

linealde pistónde doble efecto

Actuador para sistemas de colector atornillado al colector. La placa de refrigeración necesaria se sitúa entre el actuador y el colector con el fin de refrigerar el actuador y aislarlo térmicamente de la superficie caliente del colector. Funcionamiento del pasador de la válvula Fluido de trabajo: hidráulico Presión de servicio 3 l/min Serie HYC4520M05 3 l/min Tiempo de reacción ~0,5 s Ajuste ±1,5 mm mediante roscas de ajuste desde el exterior (1740 psi) Conexiones M12x1,5 (8-L) a) cerrada b) abierta Refrigeración Fluido: agua de refrigeración Caudal: 6 l/min Conexiones M12x1,5 (8-L) máx. 3 actuadores en fila c) diferentes posiciones en la placa de refrigeración Pasador de válvula Diámetro del pasador de válvula Ø 6 mm, Ø 8 mm Fijación Acoplamiento rápido, antirrotación Versiones disponibles F/-R sin sensor de posición -F = Refrigeración completa para la guía del vástago de la válvula -R = Refrigeración reducida para la guía del vástago de la válvula Recomendamos refrigerar el actuador tras el final de la producción durante 60 minutos a 30 °C para protegerlo contra el sobrecalentamiento debido al flujo de calor procedente del colector.
