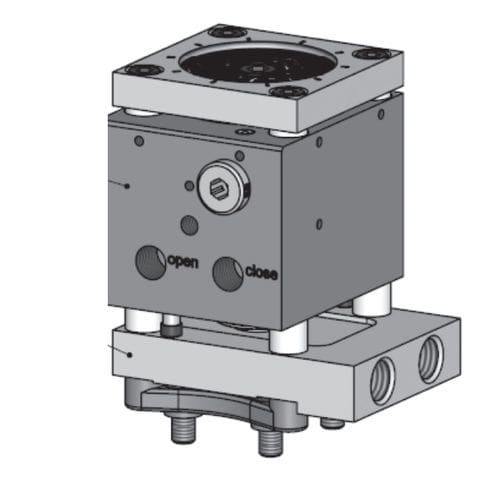

Actuador hidráulico HB series

linealpara válvulas de compuertacon sensor de posición integrado

La serie de actuadores hidráulicos HB con refrigeración activa se fija mediante pernos al colector. Cada actuador está disponible con un termopar (TC) opcional y un sensor de posición (PS) patentado. El sensor de posición detecta la posición del pasador y envía una señal a los productos activeGate®, lo que proporciona un control de posición en bucle cerrado o una indicación de la posición del pasador y una supervisión de la velocidad mediante la interfaz de supervisión de válvulas (VMI). Todos los actuadores de la serie HB cuentan con las siguientes características: ♦ Purgado automático para eliminar el aire de las líneas hidráulicas y garantizar un accionamiento constante ♦ Fácil ajuste del pasador de la válvula a través de un recorte en la placa de sujeción superior ♦ Acoplamiento rápido del pasador de la válvula ♦ Función antirrotación del pasador de la válvula Nota: Se requiere un filtro de aceite con una granulometría de 10 micras o inferior para garantizar un rendimiento adecuado del purga automática. Refrigeración del actuador La placa de refrigeración situada entre el actuador y el colector (no mostrada) proporciona una refrigeración activa de la guía de la aguja y del actuador para separarlos térmicamente de la superficie caliente del colector. Se pueden conectar en serie un máximo de tres actuadores para crear un circuito de refrigeración independiente que evite el sobrecalentamiento de los actuadores. Mantener la refrigeración del actuador tras el fin de la producción durante quince minutos protegerá contra el sobrecalentamiento. La placa de refrigeración (B) puede girarse independientemente de la carcasa del actuador (A). Nota: La opción SynCool® 1 está disponible para eliminar la necesidad de refrigeración posterior en muchas aplicaciones (véase la página 20 para obtener más información).
