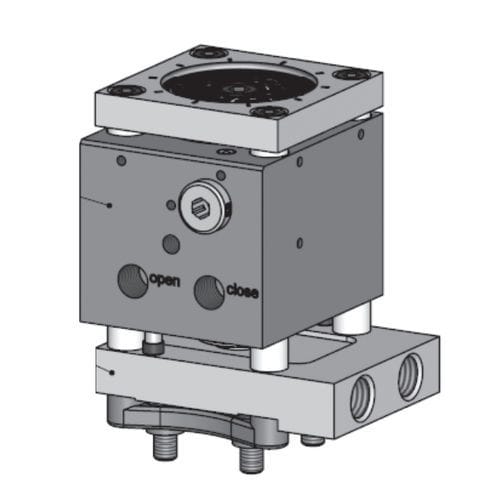

Actuador neumático PB series

linealde detección de posicióncon sensor opcional

La serie de actuadores neumáticos PB con refrigeración activa se atornilla al colector. Cada actuador está disponible con los siguientes accesorios opcionales: ♦ Termopar (TC) ♦ y un sensor de posición (PS) patentado El sensor de posición detecta la posición del pasador y envía una señal a los productos activeGate®, lo que proporciona un control de posición en bucle cerrado o una indicación de la posición del pasador y una supervisión de la velocidad mediante la interfaz de supervisión de válvulas (VMI). Todos los actuadores de la serie PB cuentan con las siguientes características: ♦ Fácil ajuste del pasador de válvula a través de un recorte en la placa de sujeción superior ♦ Acoplamiento rápido del pasador de válvula ♦ Función antirrotación del pasador de válvula Refrigeración del actuador La placa de refrigeración situada entre el actuador y el colector (no mostrada) proporciona una refrigeración activa de la guía de la aguja y del actuador para aislarlo térmicamente de la superficie caliente del colector. Se pueden conectar en serie un máximo de tres actuadores para crear un circuito de refrigeración independiente que evite el sobrecalentamiento de los mismos. Mantener la refrigeración del actuador durante quince minutos tras el fin de la producción lo protegerá contra el sobrecalentamiento. La placa de refrigeración (B) puede girarse independientemente de la carcasa del actuador (A). Diámetro del pasador de la válvula: 3 mm, 3,8 mm, 5 mm, 5 mm, 6 mm, 8 mm Serie de boquillas: 06E, 09E, 12E, 12E, 16E, 22E Ajuste del pasador: +/- 1 mm, +/- 1,5 mm, +/- 1,5 mm Fuerzas de cierre mín./máx.: 754/1508 N, 1696/3393 N, 3016/6032 N Fuerzas mín./máx. de apertura: 526/1052 N, 1468/2937 N, 2788/5576 N Presión neumática mín./máx.: 6/12 bar (87/175 psi) 6/12 bar (87/175 psi) 6/12 bar (87/175 psi) Carrera del pasador de la válvula: 8 mm, 16 mm, 16 mm Conexiones neumáticas: M10x1,0, M10x1,0, M10x1,0 Temperatura de refrigeración: 30/60 °C; 30/60 °C; 30/60 °C Conexiones de refrigeración: M12x1,5; M12x1,5; M12x1,5
