Actuador hidráulico QCVG16
linealde pistónde doble efecto

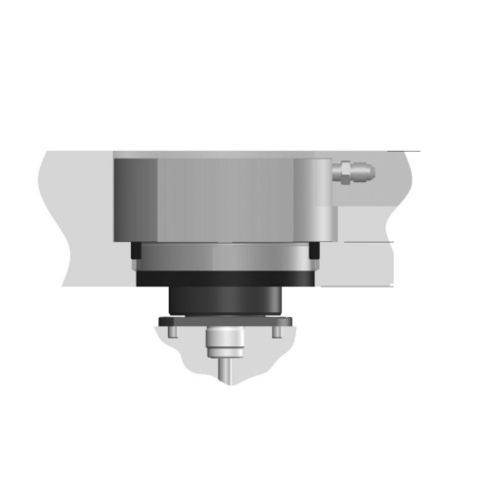

Actuador hidráulico - QCVG16 - Synventive Molding Solutions - lineal / de pistón / de doble efecto
Actuador hidráulico - QCVG16 - Synventive Molding Solutions - lineal / de pistón / de doble efecto
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
hidráulico
Movimiento
lineal
Tecnología
de pistón
Configuración
de doble efecto
Aplicaciones
de fijación
Otras características
estándar, con contacto de fin de recorrido integrado, con sensor de posición integrado
Carrera

16 mm
(0,63 in)

Presión

Máx.: 42 bar
(609,16 psi)

Mín.: 35 bar
(507,63 psi)

Diámetro del vástago

Máx.: 8 mm
(0 in)

Mín.: 5 mm
(0 in)

Esfuerzo

6,67 kN

Descripción

Actuador hidráulico para sistemas de distribuidor montado en la placa de sujeción. El actuador se refrigera mediante el sistema de refrigeración de la placa y cuenta con un mecanismo que purga automáticamente el aire de las tuberías hidráulicas cuando el pistón se encuentra en la posición totalmente retraída. Funcionamiento del pasador de válvula Fluido de trabajo: hidráulico Rango de presión: 35 - 42 bar (500 - 600 psi) Presión de trabajo máx. 103 bar (1500 psi) Caudal: 1,8 l/min Carrera del pasador de válvula: 16 mm Ajuste: ± 1 mm mediante tuerca de ajuste desde la parte superior Fuerza de cierre: 6670 N / 100 bar (1450 psi) Fuerza de apertura: 6670 N / 100 bar (1450 psi) Conexiones: Ø 1/8 NPT Refrigeración Fluido Refrigeración de la placa de sujeción máx. 100 °C (210 °F). Se requieren conductos de refrigeración en la placa de sujeción. Pistón de la válvula Diámetro del pistón de la válvula: Ø 5 mm, Ø 6 mm, Ø 8 mm Acoplamiento: acoplamiento rápido, antirrotación Versiones disponibles QCVG16M04 Oferta estándar (Sección transversal mostrada en el lado derecho) QCVG16M06 Sensor de posición Opción para aplicaciones hGate®. QCVG16M07 Opción de final de carrera

---

Traducción automática  (ver el original en inglés)
