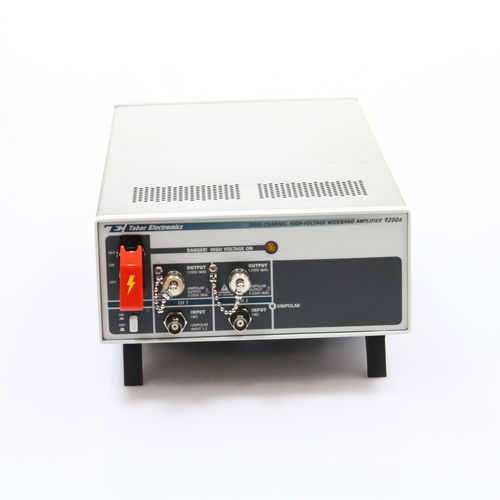

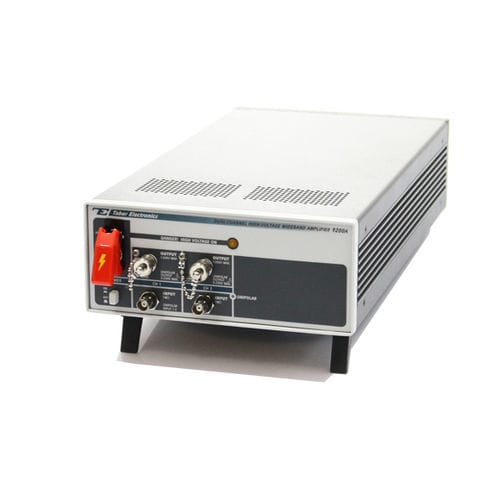

Amplificador de señal 9200A

de potenciade dos canalessalida de corriente

El modelo 9200A se diseñó como un amplificador de uso general, de banda ancha y alta tensión; sin embargo, se tuvo en cuenta su uso en aplicaciones específicas. Se ha fabricado en una carcasa de tamaño reducido para ahorrar espacio y reducir costes, sin comprometer por ello el ancho de banda ni la integridad de la señal. Ancho de banda a plena potencia desde CC hasta >500 kHz Características Solución a problemas habituales El modelo 9200A puede emitir señales de -200 V a +200 V con corrientes continuas de hasta 100 mA por canal. La salida se alimenta desde una fuente de 0,1 Ω y, con cierta degradación de su ancho de banda, puede alimentar cargas capacitivas de hasta 1 nF, manteniendo al mismo tiempo todo su rango de amplitud. El modelo 9200A dispone de una salida de monitorización en el panel trasero que divide la señal de salida principal por 100 para aplicaciones que requieren la monitorización de la señal de salida con sensores de baja tensión. Modos de funcionamiento El modelo 9200A dispone de dos modos de funcionamiento. El primero es el modo normal, en el que cada canal amplifica y emite señales bipolares con una ganancia de x50. En este modo, la señal de entrada se amplifica y se envía a los terminales de salida sin modificar sus propiedades originales, salvo su nivel de amplitud. En este modo de funcionamiento, cada canal puede utilizarse por separado para amplificar una señal única. El segundo modo de funcionamiento es el modo unipolar, en el que la señal se aplica a una entrada, se rectifica, se amplifica y se emite a través de dos salidas independientes. En este modo, el amplificador se convierte en un sistema de una entrada y dos salidas, diseñado específicamente para accionar los actuadores de arriba/abajo y derecha/izquierda de un micromotor MEMS típico, así como para otras aplicaciones que requieran la conversión precisa de señales bipolares a unipolares.
