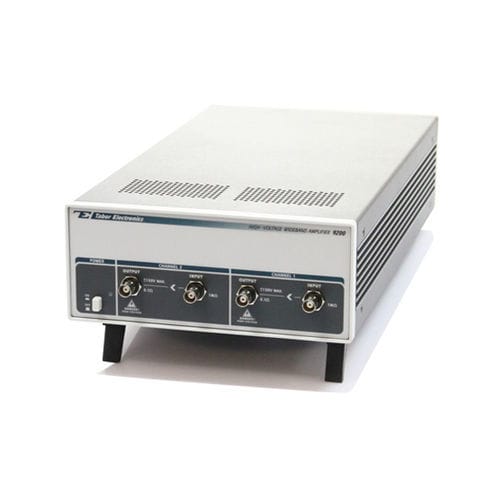

Amplificador de señal 9200

de potenciade dos canalessalida de corriente

El modelo 9200 es un amplificador de potencia de sobremesa, de uno o dos canales, de 2U y tamaño de medio rack, diseñado para la amplificación de señales. Con una pureza de señal sin precedentes, el modelo 9200 amplifica señales desde CC hasta más de 500 kHz. La unidad tiene una ganancia fija de x15; sin embargo, el mismo amplificador está disponible con ganancia personalizada sin que se produzca degradación alguna en la pureza de la señal ni en el rendimiento. Ancho de banda a plena potencia desde CC hasta >500 kHz Velocidad de respuesta de hasta 200 V/µs Baja distorsión Bajo coste Características Resuelve problemas habituales El modelo 9200 funciona como un búfer amplificador para señales emitidas por generadores de formas de onda, de funciones o de impulsos. La mayoría de estos generadores producen señales limitadas a 20 Vp-p en alta impedancia. El modelo 9200 puede convertir estas tensiones a niveles de hasta 300 Vp-p. El amplificador tiene una capacidad de conducción de corriente de ±100 mA por canal a partir de una fuente de 0,1 ?. Aunque la salida puede alimentar pequeñas cargas capacitivas o inductivas, para aprovechar todo su potencial a alta velocidad se recomienda que las características de la carga sean principalmente resistivas. El modelo 9200 puede soportar una capacitancia e inductancia de carga de hasta 100 pF y 0,5 mH sin que se produzca ningún deterioro del rendimiento. Nivel de tierra Este avanzado amplificador de potencia se suministra con conectores de entrada y salida flotantes que permiten la flotación desde el nivel de tierra hasta 250 V CC. La única limitación es que las conexiones a tierra tanto de la entrada como de la salida deben conectarse al mismo nivel. Esta capacidad es extremadamente importante en aplicaciones en las que el dispositivo amplificador debe encontrarse en el mismo nivel de tierra que su fuente. La capacidad de aislamiento se puede activar o desactivar mediante una sencilla conexión de puente accesible para el usuario. Aplicaciones previstas La carcasa del amplificador se ha diseñado para apilarse encima o debajo de otros productos de Tabor.
