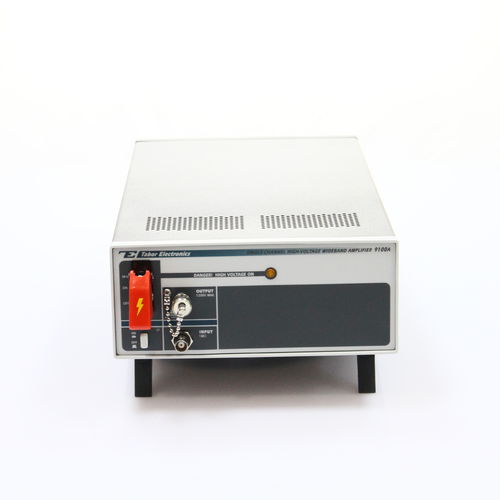

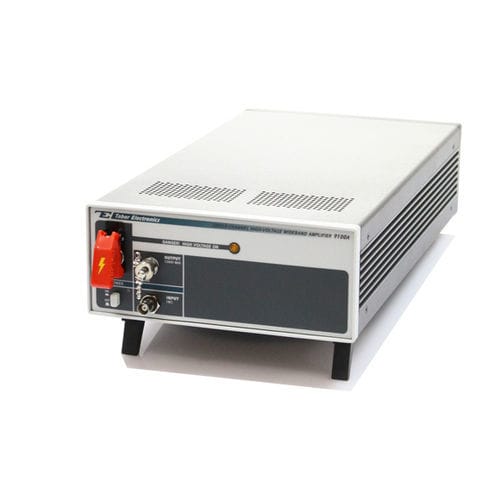

Amplificador de señal 9100A

de potenciade un solo canalsalida de corriente

El modelo 9100A se diseñó como un amplificador de uso general, de banda ancha y alta tensión; sin embargo, se tuvo en cuenta su uso en aplicaciones específicas. Se ha fabricado en una carcasa de tamaño reducido para ahorrar espacio y reducir costes, pero sin comprometer el ancho de banda ni la integridad de la señal. Ancho de banda a plena potencia desde CC hasta >500 kHz Velocidad de respuesta de hasta 400 V/µs Características Resuelve problemas habituales El modelo 9100A puede generar señales de -200 V a +200 V con corrientes continuas de hasta 125 mA. La salida se alimenta desde una fuente de 0,1 ? y, con cierta degradación de su ancho de banda, puede alimentar cargas capacitivas de hasta 1 nF, manteniendo al mismo tiempo todo su rango de amplitud. El modelo 9100A cuenta con una salida de monitorización en el panel trasero que divide la señal de salida principal por 100, para aplicaciones que requieren la monitorización de la señal de salida con sensores de baja tensión. Aplicaciones previstas La carcasa del amplificador se ha diseñado para apilarse encima o debajo de otros productos Tabor. También puede montarse junto a un generador Tabor en un rack estándar de 19". La combinación de generador de formas de onda y amplificador es una solución ideal para prácticamente cualquier aplicación de alta tensión y amplio ancho de banda. Seguridad La seguridad desempeñó un papel fundamental durante el diseño del modelo 9100A. La ruta de alta tensión hacia el circuito del amplificador queda bloqueada mediante un interruptor mecánico del panel frontal, y un pestillo de seguridad evita la aplicación accidental de alta potencia a la unidad bajo prueba (UUT). El modelo 9100A solo emitirá señales de alta tensión una vez que se haya levantado el pestillo de seguridad y se haya colocado el interruptor de alta tensión en la posición «ON». En situaciones de emergencia, se puede accionar el pestillo de protección para cortar inmediatamente la alimentación de alta tensión de los terminales de salida. Como medida de seguridad visual adicional, se enciende una luz roja en el panel frontal cada vez que se activa la alta tensión.
