Evaporador de circulación forzada TC-MES-DDGS

de vacíode película cayentede proceso

Detalles del producto

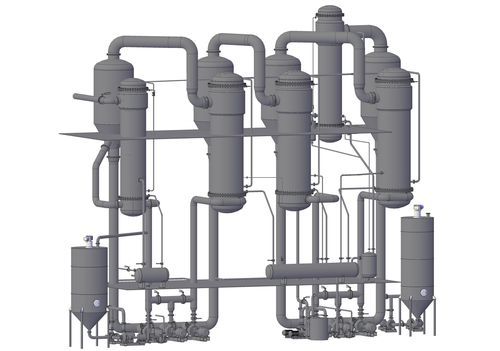

Sistema de efectos múltiples TC-MES-DDGS
Diseñado para concentrar vinaza (líquido fermentado después del proceso de destilación) con el fin de aumentar el contenido de sólidos secos antes del secado en la producción de DDGS en plantas de bioetanol.

Características estructurales

• Optimización del proceso de evaporación mediante el uso de un evaporador de cuatro cuerpos (EV) que opera bajo vacío con utilización secuencial de vapor secundario
• Uso de evaporadores de tipo película descendente y circulación forzada para un calentamiento uniforme del producto
• Posibilidad de integrar un compresor de chorro de vapor para mejorar la eficiencia energética
• Sistema eficiente para la eliminación de gases no condensables y condensado de las cámaras de vapor
• Diseño modular que simplifica el transporte, la instalación y el mantenimiento
• Aislamiento térmico completo de los cuerpos para minimizar las pérdidas de energía

Calidad

• Concentración estable del producto a la salida (35–40% de sólidos secos) asegurada por un control preciso de los regímenes de temperatura e hidráulicos
• Preservación de las propiedades nutricionales de las proteínas debido a la operación a temperaturas reducidas
• Evaporación uniforme sin formación de incrustaciones ni sobrecalentamiento del producto

Economía

• Bajo consumo de vapor — 0,25–0,3 t de vapor de calentamiento por 1 t de agua evaporada de los cuerpos EV
• Posibilidad de utilizar el calor del secador
• Reducción del consumo de energía y costos operativos en comparación con los sistemas tradicionales
• Reducción de la carga en el equipo de secado debido a la pre-concentración de la vinaza

Fiabilidad

• Componentes principales hechos de acero inoxidable AISI 304/316 resistentes a la corrosión y ácidos orgánicos
• Alta fiabilidad operativa durante largos ciclos de producción sin limpieza
• Ausencia de zonas estancadas en las secciones de intercambio de calor
• Fácil acceso para mantenimiento a través de ventanas de inspección y bocas de acceso

Automatización

• Control de proceso totalmente automatizado — monitoreo de temperatura, nivel, presión y concentración de sólidos secos
• Sistema de respuesta instantánea a cambios de parámetros asegurando calidad de producto estable
• Integración con el sistema de control de procesos central de la planta (PCS)
• Capacidad de monitoreo remoto y almacenamiento de archivos de datos tecnológicos

Especificaciones
Nombre | TC-MES-DDGS
Capacidad (vinaza), t/h | 10 – 70
Contenido final de sólidos secos, % | 35 – 40
Consumo específico de vapor, t/t de agua evaporada | 0,25 – 0,3
Vacío operativo, bar | 0,25 – 0,4
Material – acero inoxidable | AISI 304/316

Características / Especificaciones técnicas

• Producto: Sistema de efectos múltiples TC-MES-DDGS
• Aplicación: Concentración de vinaza para producción de DDGS en plantas de bioetanol
• Tipo de evaporación: Cuatro cuerpos, película descendente y circulación forzada
• Capacidad: 10–70 t/h (vinaza)
• Sólidos secos finales: 35–40%
• Consumo específico de vapor: 0,25–0,3 t/t de agua evaporada
• Vacío operativo: 0,25–0,4 bar
• Material: Acero inoxidable AISI 304/316
• Automatización: Control total del proceso, monitoreo remoto, integración PCS
