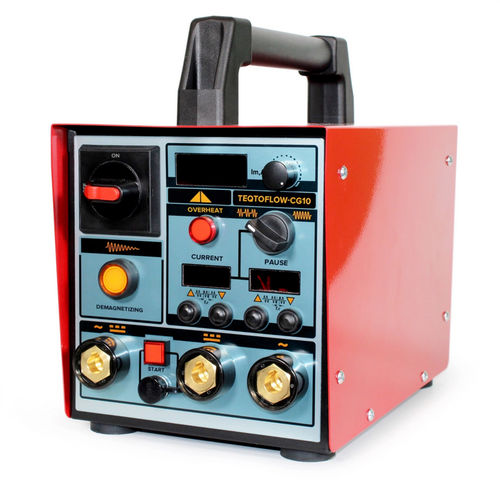

Detector de defectos con partícula magnética Teqtoflow-CG10

portátil

Diseñado específicamente para detectar defectos superficiales y subsuperficiales en materiales ferromagnéticos, como fusiones incompletas, grietas y aglomeraciones. Desempeña un papel crucial en la evaluación de la integridad estructural, la resistencia y las propiedades mecánicas de diversas piezas de trabajo, estructuras metálicas y componentes del transporte ferroviario, tanto durante la fabricación como en las fases operativas. Funcionando según el principio de magnetización, magnetiza el objeto de prueba para descubrir diversas discontinuidades, seguido de la desmagnetización para un análisis preciso.Aplicación:Construcción de estructuras metálicasRuedas dentadasPiezas de fundiciónFundiciónVentajas de funcionamiento:Ajuste suave de la amplitud de la corrienteOfrece magnetización por corriente constante y por impulsosIndicación directa del valor de amplitud de la corriente de magnetizaciónAjuste flexible de la corriente de impulsos, incluido el modo de funcionamiento de un solo impulsoAjuste personalizable del tiempo de magnetización y desmagnetizaciónPosibilidad de guardar los ajustes para un uso eficienteProtección automática contra sobrecalentamiento para mayor seguridadCompatible con varios dispositivos de magnetización para una mayor versatilidadBeneficios:Combina un bajo peso con un alto valor de corriente de salida para un rendimiento óptimoEl modo de funcionamiento CA/CC (media onda rectificada) permite la magnetización circular y longitudinalDiseñado de acuerdo con rigurosas normas internacionalesAdecuado para funcionar en bancos de pruebas de partículas magnéticas estacionariosOfrece un ajuste suave de la amplitud de corriente, magnetización de corriente constante, magnetización de corriente de impulso, ajuste del tiempo de magnetización y desmagnetización para pruebas precisasExplotación:El Teqtoflow-CG10 aprovecha la inspección de partículas magnéticas, un método de pruebas no destructivas ampliamente aceptado. Para realizar la inspección, debe aplicarse un polvo magnético especial a la superficie examinada. Durante la magnetización, la zona de control presenta la mayor concentración de líneas de campo magnético directamente sobre el defecto. Como resultado, las partículas de polvo magnetizado se reúnen en esta región, formando un patrón distinto. La densidad de estas partículas disminuye gradualmente a medida que se alejan del defecto, como grietas o discontinuidades. Tras la magnetización, las líneas indicadoras se interpretan visualmente para determinar la localización, orientación y extensión de los defectos superficiales y subsuperficiales. Este patrón resultante puede compararse con muestras de referencia para analizar con más detalle los resultados de la inspección por partículas magnéticas.Especificaciones técnicas:CaracterísticaValoresCorriente alternaCorriente alterna de pico, no inferior a> 1000 АCorriente alterna eficaz, no inferior a780 АCorriente de media onda rectificadaValor de pico, no inferior a> 1000 АValor eficaz, no inferior a550 АCaracterísticasAjuste de corrienteSuaveIndicación de corrienteValor de pico, resolución de 1 AError de medición de corriente, no superior al10 %Corriente de magnetizaciónContinua / intermitente (corriente-pausa)Ajuste de parámetros de corriente intermitenteDuración del impulso de corriente0.02 - 9,98 s, con pasos de 0,02 sDuración de la pausa0,02 - 9,98 s, con pasos de 0,02 sControl del tiempo de magnetizaciónManual (botón en el mango, interruptor de pedal, botón en el dispositivo principal)DesmagnetizaciónCorriente decreciente en amplitudAjuste del tiempo de desmagnetización50 periodosCaracterísticas de funcionamientoCiclo de trabajo a potencia máxima50 %Duración máxima de la alimentación de corriente10 sTensión de circuito abierto3 VLongitud del cable de alta corriente3 mSección transversal del cable de alta corriente95 mm²Consumo de potencia2.5 kVParámetros de alimentación230 V, 50 Hz, 10 APCable de alimentación (3 m de longitud)Conector extraíble e impermeableDimensiones (anchura х altura х profundidad)214 х 311 х 340 mmPeso sin cables de corriente16 kgConjunto de entrega:Unidad principalCable de corriente (2,5 m de longitud, 95 mm de sección transversal) con empuñadura de pistola y electrodo de fusiónCable de corriente (2 .cable de corriente (2,5 m de longitud, 95 mm de sección transversal) con empuñadura de pistola, electrodo de fusión y botón de encendido de la corrienteCable de alimentaciónManual de instruccionesAccesorios adicionales:Bobina magnéticaCable de corriente y empuñadurasElectrodos de fusión de diversos metalesCable de alimentación de longitud no estándarInterruptor de pie de encendido/apagado de la corrienteDispositivos de magnetización personalizadosCarroFAQ (excerpt):¿Qué es la inspección por partículas magnéticas (MPI)?La Inspección por Partículas Magnéticas (MPI) es una técnica de ensayo no destructiva ampliamente utilizada, diseñada para detectar discontinuidades superficiales y cercanas a la superficie en materiales ferromagnéticos como el hierro, el níquel, el cobalto y sus aleaciones. Este método funciona introduciendo un campo magnético en el objeto sometido a ensayo. Si hay grietas o imperfecciones, éstas perturban el campo magnético, provocando fugas de flujo magnético. Para visualizar estas imperfecciones, se aplican pequeñas partículas ferrosas (en polvo seco o suspendidas en un líquido) a la superficie del objeto. Estas partículas se acumulan en las zonas de fuga de flujo, formando indicaciones visibles que marcan la ubicación de los defectos.Tipos de corrientes eléctricas utilizadas en MPI:Corriente alterna (CA): La mejor para detectar defectos a nivel superficial, la CA crea un campo magnético que permanece principalmente en la superficie del objeto debido a un fenómeno llamado "efecto piel" La corriente alterna la polaridad rápidamente (50-60 ciclos por segundo), lo que significa que no penetra profundamente en el material. Esto limita su uso para la detección de subsuperficies, pero la hace ideal para identificar discontinuidades superficiales.Corriente continua de onda completa (FWDC): La FWDC se utiliza cuando se requiere una penetración más profunda para encontrar discontinuidades subsuperficiales. A diferencia de la CA, la FWDC puede magnetizar secciones transversales más gruesas de material, lo que la hace más adecuada para piezas más grandes o gruesas en las que la inspección de la superficie es insuficiente.Corriente continua de media onda (HWDC): La HWDC proporciona un equilibrio entre la detección superficial y la subsuperficial. Su corriente pulsante ayuda a mover las partículas magnéticas durante la inspección, aumentando la probabilidad de detectar grietas superficiales. Esta movilidad de las partículas, combinada con una penetración más profunda que la CA, hace que la HWDC sea eficaz tanto para la inspección de la superficie como de la subsuperficie poco profunda.El electroimán de CA es más eficaz para detectar indicios de rotura superficial, mientras que alguna forma de CC, como la FWDC o la HWDC, es más adecuada para identificar defectos subsuperficiales. MPI es un método de inspección versátil utilizado en industrias como la aeroespacial, automoción y construcción, donde la integridad de los componentes metálicos es crítica.Características / Especificaciones técnicas:Modelo: Teqtoflow-CG10Tipo: Detector de defectos por partículas magnéticas portátilMétodo de inspección: Inspección por partículas magnéticas (MPI)CA pico: > 1000 AEffective AC: 780 APeak rectified half-wave current: > 1000 AEcorriente de media onda rectificada efectiva: 550 CAjuste de corriente: SuaveIndicación de corriente: Valor pico, resolución 1 AError de medición de corriente: ≤ 10%Corriente de magnetización: Continua / intermitenteDuración del impulso de corriente: 0.02 - 9,98 sDuración de la pausa: 0.02 - 9,98 sControl del tiempo de magnetización: Manual (empuñadura, interruptor de pedal, dispositivo principal)Desmagnetización: Corriente de amplitud decrecienteTiempo de desmagnetización: 50 periodosCiclo de trabajo a potencia máxima: 50%Duración máxima de la alimentación de corriente: 10 sTensión de circuito abierto: 3 VLongitud del cable de alta corriente: 3 mSección transversal del cable de alta corriente: 95 mm²Consumo: 2,5 kVParámetros de alimentación: 230 V, 50 Hz, 10 APCable de alimentación: Conector extraíble e impermeable, 3 mDimensiones: 214 x 311 x 340 mmPeso (sin cables de corriente): 16 kg
