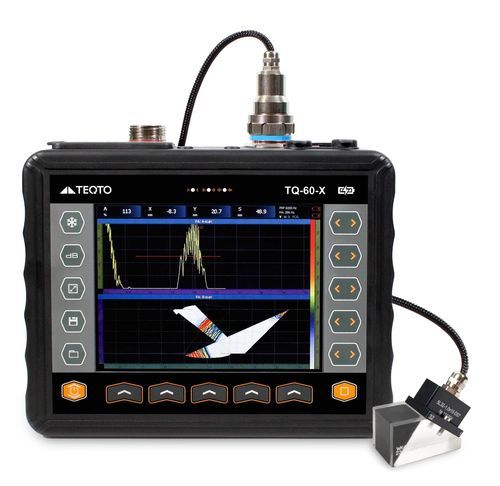

Detector de defectos por ultrasonidos TQ-60-X

con transductores múltiples

El TQ-60-X es un detector de defectos por ultrasonidos de alto rendimiento diseñado para funcionar simultáneamente con dos palpadores phased array de 64 canales y diversos escáneres, incluidos escáneres de rodillos y escáneres combinados PA+TOFD. Con una frecuencia de actualización S-scan de 100 Hz, permite inspeccionar soldaduras a alta velocidad desde ambos lados a una velocidad de hasta 6-9 metros por minuto. Incluye un modo clásico de detección de defectos. Un avanzado paquete de software permite la recopilación automática de datos, el procesamiento de imágenes y la visualización en 3D para una evaluación detallada.Inspección de soldaduras mediante técnicas phased array y TOFDEscaneado automatizado con escáneres 2DDetección de defectos en estructuras metálicasInspección de alta velocidad y alta resolución de geometrías complejasAnálisis e informes 3D posteriores al escaneadoVentajas operativas:Admite la definición completa de la geometría de la soldadura, incluidas las diferencias de espesor de la pared, las dimensiones del cordón de tope y la anchura de la zona afectada por el calorLa colocación universal y claramente estructurada de las sondas en el escáner garantiza una alineación precisa de los datos en un escaneado unificadoSe pueden configurar hasta 4 grupos de inspección para cada sonda phased arrayImagen de alta resolución con varios tipos de escaneado: - S-scan clásico - L-scan de ángulo fijo - LS-scan combinado (S-scan compuesto con oscilación del haz y movimiento de la apertura)Características de las sondas:Canales phased array (PA):Configuración del generador: 16:128 (opcional 32:128)Tensión de excitación: ±75 VPTipo de impulso: Impulso radioeléctricoSincronización: por codificador de posición o por tiempoGanancia: 0-80 dB (paso de 0,5 dB)Gama de frecuencias de funcionamiento: 500 kHz - 20 MHzVelocidad de muestreo: 100 MHzResolución CAD: 10 bitsResolución de datos: 16 bitsGrabación de señales: Registro digital de cada forma de ondaLongitud máxima de A-scan: hasta 10.000 puntosFrecuencia de repetición de impulsos: Hasta 20 kHzNúmero de leyes focales: hasta 1024Nivelación de sensibilidad: 2D por ángulo y profundidad (rango TCG 60 dB, 32 puntos con pendiente de hasta 50 dB/μs)Tipos de enfoque: profundidad, trayectoria, distancia, automáticoDecimación: 1:1 / 1:128Canales de un solo elemento (UT convencional):Número de canales: 2 independientesTensión de excitación: ±200 VOGama de frecuencias de funcionamiento: 500 kHz - 20 MHzFrecuencia de muestreo: 100 MHzGanancia: 0-110 dB (pasos: 0,1 / 0,5 / 1 / 2 / 6 dB)Modos de procesamiento: A-scan, B-scan, TOFDConectores: 4 x Lemo 000Explotación:El constructor de escaneado integrado para cada grupo mejora la flexibilidad de configuraciónAnálisis de defectos en tiempo real y posterior al escaneado para un ajuste inmediato del escánerEspecificaciones técnicas:Almacenamiento: USB flash o Ethernet (10/100 Mbps)Puertos USB: 2 integrados + concentrador para 5 adicionalesTamaño de archivo de datos: hasta 300 MBVelocidad de escaneado estándar: 6-9 m/minLongitud de escaneado: 5000 medicionesPantalla: TFT de 8,5", 800x600, modo de contraste para luz solarAlimentación: 2 baterías intercambiables, hasta 12 h de funcionamientoAlimentación externa: 220 V ACOMargen de temperatura de funcionamiento: de -35 °C a +50 °CDimensiones: 280 × 245 × 100 mmPeso: 2,5 kg (con batería)Conjunto de entrega:Unidad de detección de defectos TQ-60-X2 baterías recargablesCargador de bateríaFuente de alimentación (220 V CA)Dispositivo de almacenamiento USBMaleta de transporteGuía de inicio rápidoBloque de calibración (opcional)Paquete de software para análisis en PCMaleta de transporte reforzadaDetalles del producto - Accesorios (de schema.org):Sondas phased array (varias configuraciones)Kits de sondas TOFDEscáneres de rodilloEscáneres combinados PA+TOFDBloques de calibraciónMonitor externo (opcional)Cables codificadoresCaracterísticas / Especificaciones técnicas:Modelo: TQ-60-XCategoría: Detector de defectos ultrasónico phased arrayMarca: TEQTOPhased array: 2 x 64 canalesCanales TOFD: hasta 2Tasa de refresco del escaneo: 100 HzVelocidad de exploración: 6-9 m/minPantalla: 8,5" TFT, 800x600Energía: 2 pilas intercambiables, 12 h de funcionamiento, 220 V ATemperatura de funcionamiento: -35 °C a +50 °CDimensiones: 280 × 245 × 100 mmPeso: 2,5 kg
