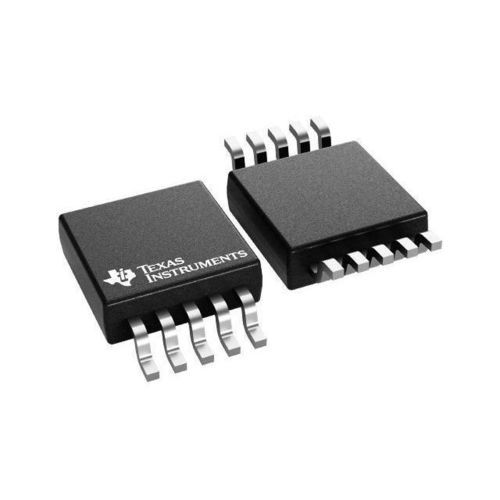

Convertidor de señal analógico DAC8562

de dos canalesdigital

Resumen El DAC8562 es un convertidor digital-analógico (DAC) de 16 bits, doble canal, salida de tensión bufferizada y bajo consumo, con referencia interna de 2,5 V (deriva típica 4 ppm/°C). La referencia interna permite opción de plena escala a 2,5 V o 5 V y puede suministrar/absorber hasta 20 mA en REFIN/REFOUT. El dispositivo es monotónico, con elevada linealidad y energía de glitch ultra-baja; soporta interfaz serie de tres hilos compatible con SPI/QSPI/Microwire/DSP hasta 50 MHz.

Descripción funcional La familia DACxx62 arranca en escala cero al aplicar alimentación hasta que se escribe un código válido (power-on reset a cero). Los dispositivos ofrecen modos de bajo consumo y power-down (corriente en power-down típ. ~550 nA a 5 V) y están disponibles en encapsulados de pequeño tamaño, adecuados para equipos portátiles y alimentados por batería. Los modelos DACxx62 son intercambiables dentro de la familia.

Características

• Doble canal, resolución de 16 bits
• Salida de tensión bufferizada (amplificador rail-to-rail)
• Referencia interna de 2,5 V (opción salida 2,5 V o plena escala 5 V)
• Referencia bidireccional ext/int (REFIN/REFOUT)
• Impulso de glitch muy bajo: 0,1 nV·s (típico)
• SPI a 50 MHz con entradas Schmitt (compatible SPI/QSPI/Microwire/DSP)
• Funciones LDAC y CLR para actualización sincrónica y borrado
• Función power-down con corriente de espera ultra-baja
• Amplio rango de alimentación: 2,7 V a 5,5 V
• Power-on reset a cero (DACxx62)
• Encapsulados: WSON-10 (3 mm × 3 mm) y VSSOP-10
• Temperatura de funcionamiento: –40°C a 125°C

Parámetros Resolución (bits) | 16
Número de canales DAC | 2
Tipo de interfaz | SPI
Tipo de salida | Tensión bufferizada
Rango de tensión de salida (V) | 0 a 5.5
INL (máx) (±LSB) | 12
Tiempo de asentamiento (µs) | 7
Tipo de referencia | Ext, Int
Arquitectura | String
Características | DAC fuente/sumidero de corriente
Tasa de muestreo/actualización (Msps) | 0.1
Consumo (typ) (mW) | 0.5 (tabla) / ~4 mW típ. a 5 V AVDD incl. ref. interna
Rango de temperatura de operación (°C) | -40 a 125
Tipo de producto | DAC de precisión

Notas técnicas adicionales La referencia interna tiene deriva típica de 4 ppm/°C (máx 10 ppm/°C) y precisión inicial típica de ±5 mV. La patilla REFIN/REFOUT puede suministrar o absorber hasta 20 mA. Las cifras de consumo típicas dependen del método de medición; la corriente en power-down puede ser ~550 nA a 5 V. Los DACxx62 están diseñados para minimizar transitorios code-a-code y la energía de glitch en aplicaciones de precisión y bajo ruido.

Especificaciones técnicas

• Modelo: DAC8562 (16 bits, doble canal)
• Resolución: 16 bits
• Canales: 2 (dual)
• Salida: Tensión bufferizada, buffer rail-to-rail
• Rango de salida: 0 V a 5,5 V (soporta 2,5 V o 5 V plena escala)
• Referencia: Interna 2,5 V (4 ppm/°C típ.) o entrada de referencia externa
• Precisión de referencia: ±5 mV inicial (ref. interna)
• Capacidad fuente/absorción de referencia: hasta 20 mA
• Interfaz: Compatible SPI, hasta 50 MHz
• Impulso de glitch: 0,1 nV·s (típico)
• INL (máx): 12 ±LSB
• Tiempo de asentamiento: 7 µs
• Alimentación: 2,7 V a 5,5 V
• Consumo: entrada tabular típ. 0,5 mW; aprox. 4 mW típ. a 5 V AVDD incl. ref. interna; soporta power-down (~550 nA a 5 V)
• Temperatura: –40°C a 125°C
• Encapsulados: WSON-10 (3 mm × 3 mm) y VSSOP-10
