Convertidor de protocolos DAC7718

digitaldigital/analógicoDAC

Resumen
El DAC7718 es un convertidor digital a analógico (DAC) octal de 12 bits y baja potencia con salidas de tensión con buffer. Con una referencia de 5 V las salidas pueden ser bipolares o unipolares según las fuentes de alimentación: bipolar ±15 V desde fuentes duales ±15.5 V o unipolar 0 V a +30 V desde una fuente +30.5 V. Con una referencia de 5,5 V las salidas alcanzan ±16,5 V o 0 V a +33 V con fuentes adecuadas. El dispositivo se recorta en fabricación para minimizar errores de offset y ganancia y admite calibración a nivel de sistema. El rango de salida puede desplazarse mediante el registro de offset del DAC.

Descripción funcional

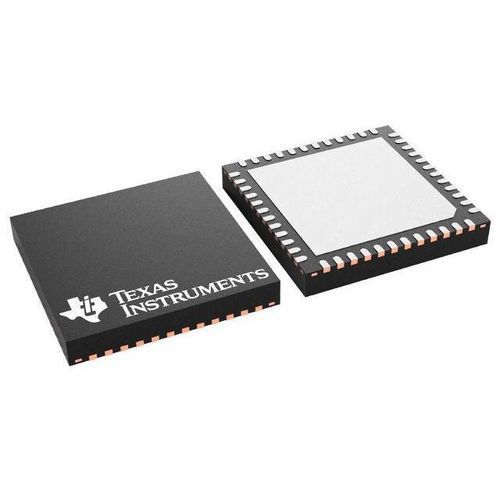

El DAC7718 dispone de una interfaz serie SPI de alta velocidad hasta 50 MHz, compatible con lógicas de 1,8 V, 3 V y 5 V. Los datos de entrada están doble-bufferizados. Una entrada LDAC asíncrona transfiere datos del registro al latch del DAC. Una entrada CLR asíncrona pone las ocho salidas en AGND. La salida de monitor VMON conecta señales internas y dos entradas externas mediante un multiplexor. El dispositivo es compatible pin-to-pin y funcionalmente con DAC8718 y DAC8218. Encapsulados disponibles: QFN-48 (7×7 mm), TQFP-64 (10×10 mm).

Funciones clave

• 8 canales, resolución 12 bits
• Salida bipolar: ±2 V a ±16,5 V (según VREF y alimentaciones)
• Salida unipolar: 0 V a +33 V (según VREF y alimentaciones)
• Baja potencia: ~14,4 mW/canal (condición bipolar)
• Precisión relativa (INL): 1 LSB máx.
• Bajo error cero/escala completa: ±1 LSB máx.
• Calibración flexible a nivel de sistema (offset y ganancia en chip)
• Baja energía de glitch: ~4 nV·s
• Tiempo de asentamiento: 15 µs
• Salida de monitor de canal (VMON)
• Ganancia programable ×4 / ×6 y offset programable
• SPI hasta 50 MHz; compatible con 1,8 V / 3 V / 5 V
• Entradas Schmitt; daisy-chain con mejora en modo sleep

Aplicaciones

• Equipos de prueba automática e instrumentación
• PLC y control de procesos industriales
• Comunicaciones y generación de señales

Evaluación y desarrollo
Está disponible un módulo de evaluación (DAC7718EVM) para comprobar la funcionalidad y el rendimiento; los kits incluyen placa de evaluación y software GUI para pruebas en banco y desarrollo.

Especificaciones técnicas

• Resolución: 12 bits
• Número de canales: 8
• Interfaz: SPI hasta 50 MHz (compatible 1,8 V / 3 V / 5 V)
• Tipo de salida: salidas de tensión con buffer
• Rango de salida: bipolar hasta ±16,5 V; unipolar hasta 0–+33 V (según VREF y alimentaciones)
• INL (máx): 1 LSB
• Tiempo de asentamiento: 15 µs
• Referencia: externa (soporta 5 V o 5,5 V)
• Consumo típico: ~115 mW total; ~14,4 mW/canal (condición bipolar)
• Energía de glitch: ~4 nV·s
• Rango de temperatura de operación: −40 °C a +85 °C
