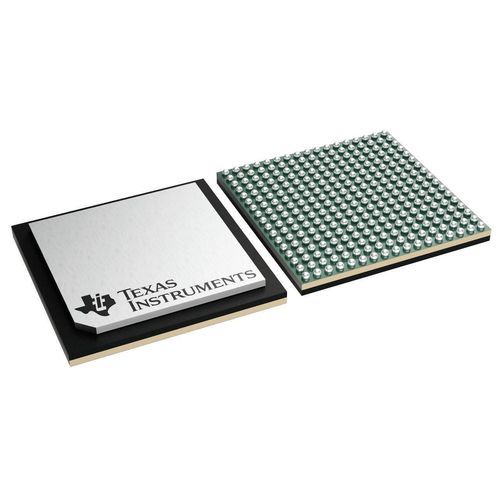

Microchip programable ADC32RF72

de 2 canalesde señal mixtadigital

Resumen
El ADC32RF72 es un convertidor analógico-digital RF de 16 bits, doble canal, no intercalado, que opera hasta 1,5 GSPS. Está diseñado para proporcionar alta SNR y una densidad espectral de ruido muy baja: −163.7 dBFS/Hz (mejorable a −166.2 dBFS/Hz con promediado interno). Las entradas analógicas están bufferizadas y admiten terminación interna programable (50 Ω, 100 Ω, 200 Ω) con un ancho de banda de entrada de potencia completa de 1,8 GHz (−3 dB). Permite seleccionar una entrada entre IN1/2/3 además de IN0.

Procesamiento digital e interfaces

• Ecualizador FIR programable de 192 taps por canal
• Filtro de retardo fraccionario de 12 bits
• Hasta 8 convertidores digitales descendentes (DDC) con factores de decimación /2, /3, /5 hasta /32768
• NCOs de 48 bits con salto de frecuencia coherente en fase; salto rápido < 1 μs
• Interfaz serie JESD204B/C con tasa máxima por lane de 24,75 Gbps

Rendimiento espectral y de ruido
Proporciona muy bajo ruido de fase cercano a la portadora (ej.: −140 dBc/Hz a 10 kHz de offset a 1 GHz) y métricas espectrales a fIN = 1 GHz, −1 dBFS:

• SNRflat: 72,1 dBFS
• HD2, HD3: 68 dBc
• Espurias no HD2/3: 93 dBFS

Alimentación, arquitectura y entradas
Arquitectura de núcleo único (no interleaved) con entradas bufferizadas y full-scale de 1,44 Vpp (4,1 dBm). Consumo típico: 1,5 W por canal a 1,5 GSPS (≈3,1 W total). Aperture jitter: 40 fs. Rango pico a pico de entrada: 1,4 Vpp. Terminación de entrada programable (50/100/200 Ω).

Especificaciones técnicas

• Modelo: ADC32RF72
• Tasa de muestreo (máx): 1500 MSPS
• Resolución: 16 bits
• Número de canales de entrada: 2 (doble canal)
• Tipo de interfaz: JESD204B, JESD204C (tasa de lane máx. 24,75 Gbps)
• Ancho de banda de entrada analógica (−3 dB): 1,8 GHz
• Full-scale de entrada: 1,44 Vpp; rango pico a pico: 1,4 Vpp
• Densidad espectral de ruido (NSD): −163,7 dBFS/Hz (mejorable a −166,2 dBFS/Hz con promediado)
• SNR: 72,1 dB (típ.)
• ENOB: 11,8 bits (típ.)
• SFDR: 68 dB (típ.)
• Aperture jitter: 40 fs
• Consumo típico: 1,5 W por canal @ 1,5 GSPS (≈3100 mW total)
• Rango de temperatura de operación: −40 a 105 °C
• Entrada bufferizada: Sí
• Terminación de entrada programable: 50 Ω, 100 Ω, 200 Ω

Notas adicionales
El ADC soporta modos de promediado interno para reducir la NSD y tiene un objetivo de tasa de error de código (CER) de 1E-15 errores/muestra. Está calificado para rangos de temperatura extendidos para despliegues en sistemas en entornos exigentes. La selección de entradas alternativas y el procesamiento digital integrado facilitan la ecualización y la canalización en el front-end.
