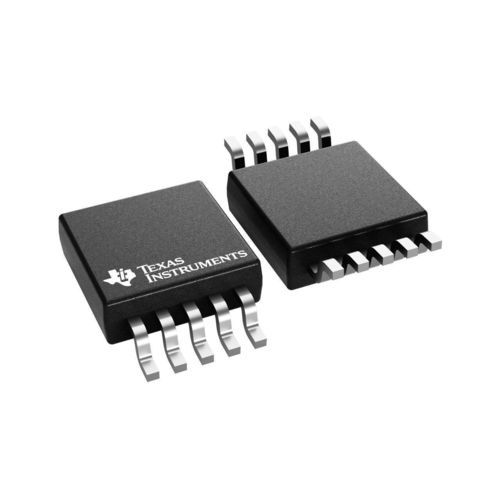

Microchip de señal mixta ADS1115

multicanalde 4 canalesprogramable

Resumen El ADS1115 es un convertidor analógico-digital (ADC) I2C de precisión y bajo consumo, de 16 bits, que integra una referencia de tensión de baja deriva y un oscilador interno. La versión ADS1115 incluye un amplificador de ganancia programable (PGA), un comparador digital y un multiplexor de entrada (MUX) que admite cuatro entradas single-ended o dos diferenciales. Las conversiones son programables hasta 860 muestras por segundo (SPS), adecuado para mediciones de sensores de alta resolución en sistemas con limitaciones de energía y espacio.

Características principales

• Resolución: 16 bits
• Velocidades programables: 8 SPS a 860 SPS (0,86 ksps)
• Entradas: 4 single-ended o 2 diferenciales (MUX)
• PGA: rangos de entrada ±256 mV a ±6,144 V
• Amplio rango de alimentación: 2,0 V a 5,5 V (analógica y digital)
• Bajo consumo: ≈150 µA en modo de conversión continua; potencia típica ≈0,3 mW
• Referencia de baja deriva y oscilador internos
• Comparador digital programable para funciones de umbral/alarma
• Interfaz I2C con cuatro direcciones seleccionables por pin
• Temperatura de funcionamiento: −40 °C a +125 °C

Aplicaciones

• Adquisición de datos de sensores de alta resolución (temperatura, presión, caudal, galgas)
• Instrumentación portátil y alimentada por batería
• Monitorización de voltaje/corriente y mediciones de precisión
• Sistemas embebidos y registradores industriales con limitaciones de espacio

Parámetros técnicos
Resolución (bits): 16
Tasa máxima de muestreo: 860 SPS (0,86 ksps)
Número de canales: 4 (multiplexados)
Interfaz: I2C (4 direcciones seleccionables por pin)
Arquitectura: Delta-Sigma
Tipo de entrada: Diferencial, Single-ended
Rangos PGA: ±256 mV … ±6,144 V
Alimentación (analógica/digital): 2,0 V a 5,5 V
Consumo típico: ≈0,3 mW (≈150 µA en conversión continua como ejemplo)
Rango de temperatura: −40 °C a +125 °C
Funciones: Comparador, Oscilador, VREF interno, PGA, single-cycle settling


Opciones de encapsulado

• X2QFN-10: ≈2,0 mm × 1,5 mm × 0,4 mm
• SOT-10 (SOT-5X3): ≈2,9 mm × 2,8 mm × 0,6 mm
• VSSOP-10: ≈3,0 mm × 4,9 mm

Familia

• ADS1113: ADC 16 bits mono-canal (single-ended o diferencial)
• ADS1114: mono-canal con PGA y comparador programable
• ADS1115: cuatro entradas single-ended o dos diferenciales con PGA y comparador (producto mostrado)
