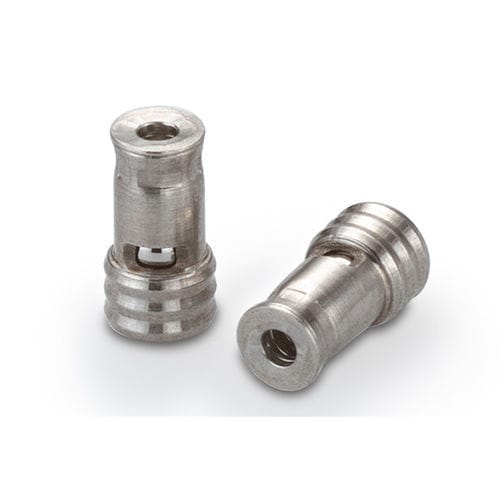

Válvula de alivio de aire CCPI series

de acero inoxidablede cartuchode acero inoxidable

Esta válvula limitadora de presión de seguridad de cartucho y acción directa está diseñada específicamente para su instalación en muchos accesorios médicos y carcasas de plástico comunes. Puede instalarse tanto en dirección de flujo directa como inversa. La válvula está fabricada totalmente en acero inoxidable, por lo que es compatible con una amplia gama de fluidos y gases. Un asiento metálico de alta calidad proporciona una baja fuga, una presión de rotura repetible, un tiempo de respuesta rápido, una histéresis baja y una larga vida útil. La válvula se prueba funcionalmente al 100% para garantizar su rendimiento. También hay disponible una versión con bola cerámica.Configuración de montaje: Press-In - Into PlasticDiámetro: 2,54 mmTasa de Lohm a plena apertura: 750 LohmsPresión máxima de trabajo: Depende del material de la carcasaRango de presión de alivio: 100 a 345 kPaRendimiento generalCaracterísticasEspecificaciónTasa de Lohm a plena apertura750 LohmsFugas10 SCCM (máx.) a 500 kPa (72,5 psid) con aireMáx.presión máxima de trabajoDependiente del material de la carcasa, configuración y condiciones de funcionamientoMaterialesComponenteMaterialCuerpo303 Acero inoxidableJaula305 Acero inoxidableMuelle302 Acero inoxidableBola440C Acero inoxidable o cerámicaNúmeros de pieza y especificacionesNúmero de piezaTasa de lohmPresión de roturaMaterial de la bolaAgujero de instalaciónNúmero de dibujoPeso aproximadoCCPI2510100S750 Lohms100 +/- 15 kPa (14..5 +/- 2.2 psid)Acero inoxidable 440C1INST012735S0.10 gramosCCPI2510150S750 Lohms150 +/- 22.5 kPa (21.8 +/- 3.3 psid)Acero inoxidable 440C1INST012735S0.10 gramosCCPI2510200S750 Lohms200 +/- 30 kPa (29 +/- 4.4 psid)Acero inoxidable 440C1INST012735S0.10 gramosCCPI2510200S750 Lohms200 +/- 30 kPa (29 +/- 4.4 psid)Acero inoxidable 440C1INST012735S0,10 gramosCCPI2510250S750 Lohms250 +/- 37,5 kPa (36,3 +/- 5,4 psid)Acero inoxidable 440C1INST012735S0,10 gramosCCPI2510300S750 Lohms300 +/- 45 kPa (43.5 +/- 6,5 psid)Acero inoxidable 440C1INST012735S0,10 gramosCCPI2510345S750 Lohms345 +/- 51,8 kPa (50 +/- 7,5 psid)Acero inoxidable 440C1INST012735S0,10 gramosCCPI2580100S750 Lohms100 +/- 15 kPa (14,5 +/- 2,2 psid)Cerámica1INST012735S0.09 gramosCCPI2580150S750 Lohms150 +/- 22,5 kPa (21,8 +/- 3,3 psid)Ceramic1INST012735S0,09 gramosCCPI2580200S750 Lohms200 +/- 30 kPa (29 +/- 4,4 psid)Ceramic1INST012735S0,09 gramosCCPI2580250S750 Lohms250 +/- 37,5 kPa (36,3 +/- 5.4 psid)Cerámica1INST012735S0,09 gramosCCPI2580300S750 Lohms300 +/- 45 kPa (43,5 +/- 6,5 psid)Cerámica1INST012735S0,09 gramosCCPI2580345S750 Lohms345 +/- 51,8 kPa (50 +/- 7,5 psid)Cerámica1INST012735S0,09 gramosCCPI2580345S750 Lohms345 +/- 51,8 kPa (50 +/- 7,5 psid)Cerámica1INST012735S0.09 gramosLa presión de rotura se define como la presión a la que el flujo ascendente supera los 50 SCCM de aire.Piezas de repuesto y accesoriosNúmero de piezaDescripciónCCRT0024277Herramienta de instalación a presión de 2,5 mm hacia delanteCCRT0048048Herramienta de instalación a presión de 2,5 mm hacia atrásProcedimientos de instalación: Procedimientos de instalación de la válvula de alivio de presión de 2,5 mm a presión hacia delante y hacia atrás disponibles.Envolvente CAD: Modelo de válvula de alivio de presión de 2,5 mm a presión disponible.Datos clave del productoConfiguración de montaje: A presión - en plásticoDiámetro: 2,54 mmTasa de lohmios de apertura total: 750 LohmsPresión máxima de trabajo: Depende del material de la carcasaRango de presión de alivio: 100 a 345 kPaEspecificaciones / Características técnicasVálvula de seguridad de acción directa, de cartuchoDiseñada para accesorios médicos y carcasas de plásticoInstalación de flujo hacia delante o hacia atrásToda la construcción en acero inoxidableCompatible con una amplia gama de fluidos y gasesBajas fugas, presión de rotura repetible, tiempo de respuesta rápido, baja histéresis, larga vida100% probada funcionalmenteVersión con bola cerámica disponible
