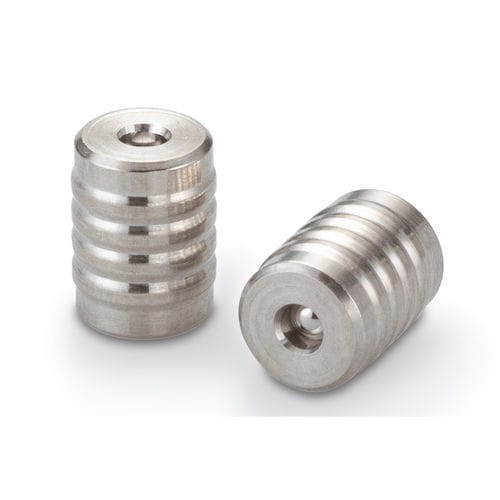

Válvula de alivio de presión de aire CCPI series

de acero inoxidablede cartuchode control directo

Esta válvula de seguridad de cartucho está diseñada específicamente para su instalación en tubos blandos, carcasas de plástico y accesorios. Puede instalarse en cualquier dirección, proporcionando capacidades de flujo hacia adelante o hacia atrás. La válvula de alivio de acción directa cuenta con una construcción totalmente de acero inoxidable con un asiento metálico de alta calidad que ofrece baja fuga, presión de apertura repetible, tiempo de respuesta rápido, baja histéresis y larga vida útil. La válvula se prueba funcionalmente al 100% para garantizar su rendimiento. - Configuración de montaje: Inserción - En plástico - Diámetro: 5,46 mm - Tasa de Lohm a apertura completa: 250 Lohms - Presión de trabajo máxima: Dependiente del material de la carcasa - Rango de presión de alivio: 100 a 625 kPa Rendimiento general - Tasa de Lohm a apertura completa: 250 Lohms - Fuga: 10 SCCM (máx) a 172 kPa (25 psid) en aire - Presión de trabajo máxima: Dependiente del material de la carcasa, configuración y condiciones de operación Materiales - Cuerpo: Acero inoxidable 303 - Jaula: Acero inoxidable 305 - Resorte: Acero inoxidable 302 - Bola: Acero inoxidable 440C o cerámica Datos clave del producto - Configuración de montaje: Inserción - En plástico - Diámetro: 5,46 mm - Tasa de Lohm a apertura completa: 250 Lohms - Presión de trabajo máxima: Dependiente del material de la carcasa - Rango de presión de alivio: 100 a 625 kPa Números de pieza y especificaciones - Número de pieza: CCPI5510100S - Tasa de Lohm: 250 Lohms - Presión de apertura: 100 +/- 15 kPa (14,5 +/- 2,2 psid) - Material de la bola: Acero inoxidable 440C - Número de dibujo del agujero de instalación: 1INST006189S - Peso aproximado: 0,65 gramos Piezas de repuesto y accesorios - Número de pieza: CCRT0900170S - Descripción: Herramienta de instalación de inserción serie 558 Las curvas de flujo, vista en sección transversal, vista dimensional y detalles del agujero de instalación están disponibles como imágenes en la sección de imágenes secundarias. Especificaciones técnicas - Configuración de montaje: Inserción - En plástico - Diámetro: 5,46 mm - Tasa de Lohm a apertura completa: 250 Lohms - Presión de trabajo máxima: Dependiente del material de la carcasa - Rango de presión de alivio: 100 a 625 kPa - Fuga: 10 SCCM (máx) a 172 kPa (25 psid) en aire - Material del cuerpo: Acero inoxidable 303 - Material de la jaula: Acero inoxidable 305 - Material del resorte: Acero inoxidable 302 - Material de la bola: Acero inoxidable 440C o cerámica - Peso aproximado: 0,65 gramos
