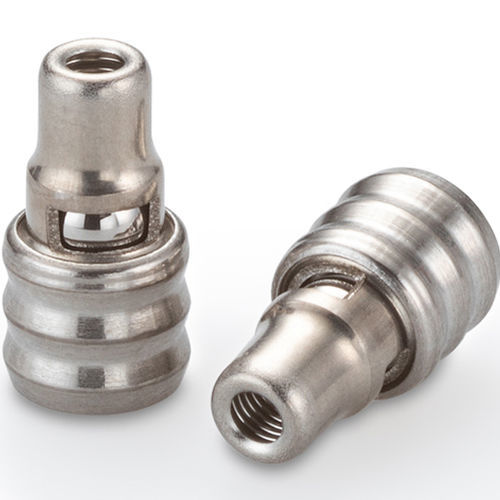

Válvula de alivio de presión de aire CCPI series

de cartuchode control directode acero inoxidable

Esta válvula de seguridad de cartucho ofrece una capacidad de flujo superior para su tamaño. Está diseñada específicamente para su instalación en carcasas o accesorios de plástico y puede instalarse en cualquier dirección, proporcionando capacidades de flujo hacia adelante o hacia atrás. La válvula de alivio de acción directa cuenta con un asiento metálico de alta calidad que ofrece baja fuga, presión de apertura repetible, baja histéresis y larga vida útil. La válvula se prueba funcionalmente al 100% para garantizar su rendimiento. - Configuración de montaje: Inserción a presión - En plástico - Diámetro: 6,60 mm - Tasa de Lohm a apertura completa: 75 Lohms - Presión máxima de trabajo: Dependiente del material de la carcasa - Rango de presión de alivio: 100 a 500 kPa Rendimiento general - Tasa de Lohm a apertura completa: 75 Lohms - Fuga: 20 SCCM (máx) a 172 kPa (25 psid) en aire - Presión máxima de trabajo: Dependiente del material de la carcasa, configuración y condiciones de operación Materiales - Cuerpo: Acero inoxidable 303 - Jaula: Acero inoxidable 305 - Resorte: Acero inoxidable 302 - Bola: Acero inoxidable 440C Números de pieza y especificaciones - Número de pieza: CCPI6510100S, Tasa de Lohm: 75 Lohms, Presión de apertura: 100 +/- 15 kPa (14,5 +/- 2,2 psid), Número de dibujo del agujero de instalación: 1INST085542S, Peso aproximado: 1,5 gramos - Número de pieza: CCPI6510150S, Tasa de Lohm: 75 Lohms, Presión de apertura: 150 +/- 22,5 kPa (21,8 +/- 3,3 psid), Número de dibujo del agujero de instalación: 1INST085542S, Peso aproximado: 1,5 gramos - Número de pieza: CCPI6510200S, Tasa de Lohm: 75 Lohms, Presión de apertura: 200 +/- 30 kPa (29 +/- 4,4 psid), Número de dibujo del agujero de instalación: 1INST085542S, Peso aproximado: 1,5 gramos - Número de pieza: CCPI6510250S, Tasa de Lohm: 75 Lohms, Presión de apertura: 250 +/- 37,5 kPa (36,3 +/- 5,4 psid), Número de dibujo del agujero de instalación: 1INST085542S, Peso aproximado: 1,5 gramos - Número de pieza: CCPI6510300S, Tasa de Lohm: 75 Lohms, Presión de apertura: 300 +/- 45 kPa (43,5 +/- 6,5 psid), Número de dibujo del agujero de instalación: 1INST085542S, Peso aproximado: 1,5 gramos - Número de pieza: CCPI6510350S, Tasa de Lohm: 75 Lohms, Presión de apertura: 350 ± 52,5 kPa (50,8 ± 7,6 psid), Número de dibujo del agujero de instalación: 1INST085542S, Peso aproximado: 1,5 gramos - Número de pieza: CCPI6510400S, Tasa de Lohm: 75 Lohms, Presión de apertura: 400 ± 60 kPa (58 ± 8,7 psid), Número de dibujo del agujero de instalación: 1INST085542S, Peso aproximado: 1,5 gramos - Número de pieza: CCPI6510500S, Tasa de Lohm: 75 Lohms, Presión de apertura: 500 ± 75 kPa (72,5 ± 10,9 psid), Número de dibujo del agujero de instalación: 1INST085542S, Peso aproximado: 1,5 gramos La presión de apertura se define como la presión a la cual el flujo ascendente excede 50 SCCM de aire. Piezas de repuesto y accesorios - Número de pieza: CCRT0086564S, Descripción: Herramienta de instalación de inserción a presión hacia adelante de 6,5 mm - Número de pieza: CCRT0056802S, Descripción: Herramienta de instalación de inserción a presión inversa de 6,5 mm - Procedimientos de instalación: Procedimientos de instalación de válvula de alivio de presión de inserción a presión hacia adelante y hacia atrás de 6,5 mm disponibles. - Envolvente CAD: Modelo de válvula de alivio de presión de inserción a presión de 6,5 mm disponible. - Curva de flujo, vista en sección transversal, vista dimensional, detalles del agujero de instalación: Consulte las imágenes en la galería para dibujos técnicos detallados y curvas de rendimiento. Especificaciones técnicas - Configuración de montaje: Inserción a presión - En plástico - Diámetro: 6,60 mm - Tasa de Lohm a apertura completa: 75 Lohms - Fuga: 20 SCCM (máx) a 172 kPa (25 psid) en aire - Presión máxima de trabajo: Dependiente del material de la carcasa, configuración y condiciones de operación - Rango de presión de alivio: 100 a 500 kPa - Material del cuerpo: Acero inoxidable 303 - Material de la jaula: Acero inoxidable 305 - Material del resorte: Acero inoxidable 302 - Material de la bola: Acero inoxidable 440C - Peso aproximado: 1,5 gramos
