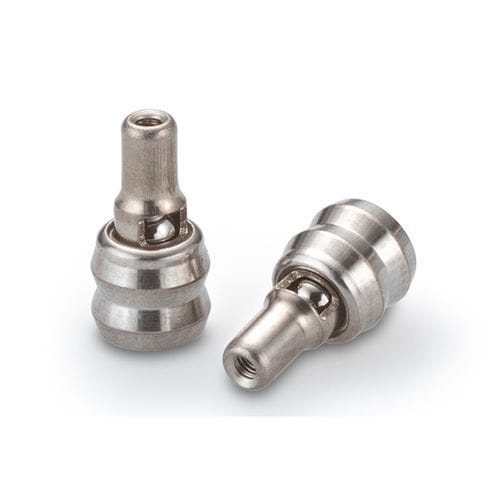

Válvula de alivio de presión de aire CCPI series

de acero inoxidablede control directode acero inoxidable

Esta válvula de alivio de presión de seguridad de cartucho ofrece una capacidad de flujo superior para su tamaño. Está diseñada específicamente para su instalación en carcasas o accesorios de plástico y puede instalarse en cualquier dirección para proporcionar capacidades de flujo directo o inverso. Con un asiento metálico de alta calidad, esta válvula de alivio de acción directa ofrece baja fuga, presión de apertura repetible, baja histéresis y larga vida útil. La válvula se prueba funcionalmente al 100% para garantizar su rendimiento. - Configuración de montaje: Inserción a presión - En plástico - Diámetro: 4,69 mm - Tasa de Lohm completamente abierta: 250 Lohms - Presión de trabajo máxima: Dependiente del material de la carcasa - Rango de presión de alivio: 100 a 625 kPa Rendimiento general - Tasa de Lohm completamente abierta: 250 Lohms - Fuga: 10 SCCM (máx) a 172 kPa (25 psid) en aire - Presión de trabajo máxima: Dependiente del material de la carcasa, configuración y condiciones de operación Materiales - Cuerpo: Acero inoxidable 303 - Jaula: Acero inoxidable 305 - Resorte: Acero inoxidable 302 - Bola: Acero inoxidable 440C Números de pieza y especificaciones - Número de pieza: CCPI4510100S - Tasa de Lohm: 250 Lohms - Presión de apertura: 100 +/- 15 kPa (14,5 +/- 2,2 psid) - Número de dibujo del agujero de instalación: 1INST055825S - Peso aproximado: 0,5 gramos La presión de apertura se define como la presión a la cual el flujo ascendente excede 50 SCCM de aire. Piezas de repuesto y accesorios - Número de pieza: CCRT0055034S - Descripción: Herramienta de instalación de inserción a presión hacia adelante de 4,5 mm - Número de pieza: CCRT0055036S - Descripción: Herramienta de instalación de inserción a presión inversa de 4,5 mm - Curva de flujo, sección transversal, detalles dimensionales y del agujero de instalación: Ver imágenes secundarias para dibujos técnicos y curvas de flujo. - Procedimientos de instalación: Procedimientos de instalación de válvula de alivio de presión de inserción a presión hacia adelante e inversa de 4,5 mm disponibles. - Envolvente CAD: Modelo de válvula de alivio de presión de inserción a presión de 4,5 mm disponible. - Hojas de datos técnicos: Ver PDF descargable en la sección de documentos. Especificaciones técnicas clave: - Montaje: Inserción a presión (Plástico) - Diámetro: 4,69 mm - Tasa de Lohm completamente abierta: 250 Lohms - Fuga: 10 SCCM (máx) a 172 kPa (25 psid) en aire - Rango de presión de alivio: 100 a 625 kPa - Material del cuerpo: Acero inoxidable 303 - Material de la jaula: Acero inoxidable 305 - Material del resorte: Acero inoxidable 302 - Material de la bola: Acero inoxidable 440C - Peso aproximado: 0,5 gramos
