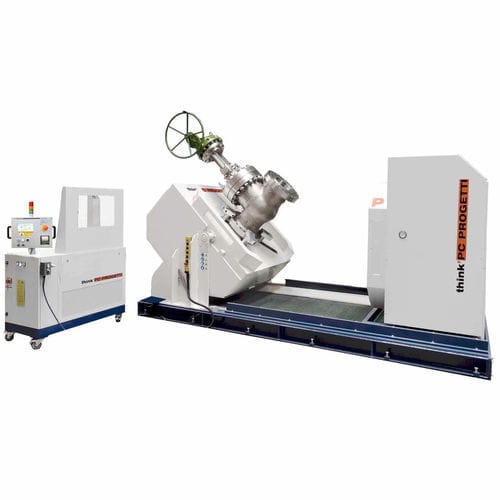

Banco de ensayo reclinable BOR-M/350

de presiónde fugasautomático

PINZA DE DOBLE GARRA CON PUENTE INCLINABLE Banco de pruebas horizontal con sujeción de doble garra y basculante en obra. El lado derecho es móvil para ajustarse a la longitud de las válvulas. El apriete por garras sólo puede realizarse en válvulas con bridas. Permite comprobar la tensión mecánica en el cuello de la brida durante la realización de la prueba. Además, la fuerza de sujeción no influye en el comportamiento del asiento de la válvula durante la prueba, debido a la ausencia de fuerzas externas aplicadas. El equipo se controla mediante el patín de presurización SKA-100 FUERZA DE REACCIÓN (VER TABLA DE LÍMITES DE TRABAJO) : 350 TON (Ver tabla de límites de trabajo) LONGITUD MAX : 2200 mm LONGITUD MIN : 500 mm DIÁMETRO DE BRIDA MÁX : 1200 mm DIÁMETRO DE BRIDA MÍN : 120 mm ESPESOR DE BRIDA MAX : 150 mm ESPESOR DE BRIDA MIN : 0 mm ALTURA DE LOS EJES DE FLUJO : 1180 mm DEPÓSITO DE AGUA DEL SÓTANO : 1000 Litros ca. TERMINACIONES PERMITIDAS : RF, RJ ESTILO DE SUJECIÓN : Tipo 6 - Sujeción de doble garra DIMENSIONES (MECH) : 4460(L) x 2300(D) x 1930(H)
