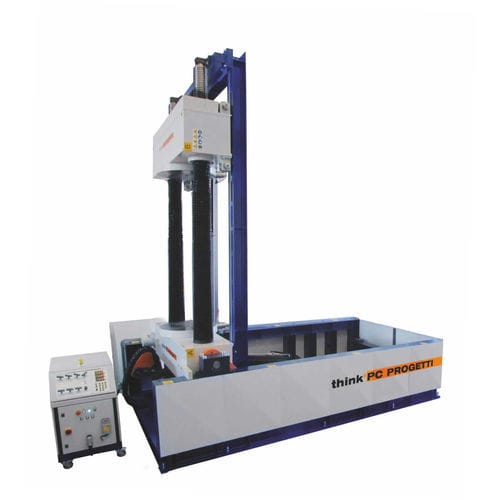

Banco de ensayo de caudal BOR-2CV/600

controlado por PLCpara válvulaindustrial

SUJECIÓN COMBINADA CON POSIBILIDAD DE INCLINACIÓN DE 90 Banco de pruebas horizontal con "sujeción combinada". El puente de reacción móvil se desplaza mediante una columna atornillada que asegura la ausencia total de fuerzas externas sobre el cuerpo de la válvula. Esta prerrogativa lo hace conforme a las normas de ensayo internacionales más extendidas. Además, los ejes de flujo de la válvula pueden inclinarse 90° en función de la posición de prueba deseada por el cliente. En el sótano se ha instalado un depósito de agua para realizar las pruebas. El proceso de prueba se controla mediante un patín de presurización SKA-100. FUERZA DE REACCIÓN : 600 TON (10% mínimo de apriete de la prensa) (ver tabla de límites de trabajo) LONGITUD MAX : 1900 mm LONGITUD MIN : 0 mm DISTANCIA INTERIOR COLUMNAS : 1400 mm ÁNGULO DE ROTACIÓN : 90 ALTURA DE CARGA : Vertical 1380 mm / Horizontal 1200 mm DEPÓSITO DE AGUA DEL SÓTANO : 1000 Litros TERMINACIÓN PERMITIDA : RF, RTJ, BW, SW ESTILO DE SUJECIÓN : Tipo 3 - Combinado DIMENSIONES (MECH) HORIZONTALES : 2700(L) x 4300(D) x 1520(H) DIMENSIONES (MECH) VERTICALES : 2700(L) x 4300(D) x 4800(H)
