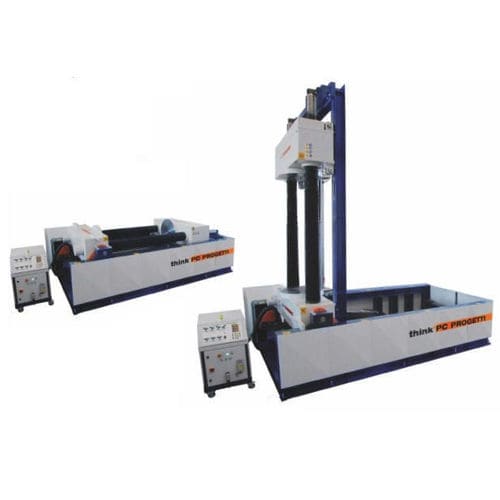

Banco de ensayo reclinable BOR-2V/600

de presiónde caudalde fugas

TAPONES DE PERFORACIÓN INCLINABLES 90 Banco de pruebas horizontal con sujeción por "tapón de orificio" . El puente de reacción móvil se desplaza mediante una columna atornillada que asegura la ausencia total de fuerzas externas sobre el cuerpo de la válvula. Esta prerrogativa lo hace conforme a las normas de ensayo internacionales más extendidas. Además, los ejes de flujo de la válvula pueden inclinarse 90° en función de la posición de prueba deseada por el cliente. En el sótano se ha instalado un depósito de agua para realizar las pruebas. El proceso de prueba se controla mediante un patín de presurización SKA-100. Para más información, véanse las publicaciones correspondientes. FUERZA DE REACCIÓN : 600 TON (10% mínimo de apriete de la prensa) (ver tabla de límites de trabajo) LONGITUD MAX : 2500 mm LONGITUD MIN : 200 mm DISTANCIA INTERIOR COLUMNAS : 1400 mm ÁNGULO DE ROTACIÓN : 90 ALTURA DE CARGA : Vertical 1380 mm / Horizontal 1200 mm DEPÓSITO DE AGUA DEL SÓTANO : 1000Litros TERMINACIÓN PERMITIDA : RF, RTJ, BW, SW ESTILO DE SUJECIÓN : Tipo 2 - tapones de orificio DIMENSIONES (MECH) HORIZONTALES : 2700(L) x 4300(D) x 1520(H) DIMENSIONES (MECH) VERTICALES : 2700(L) x 4300(D) x 4800(H)
