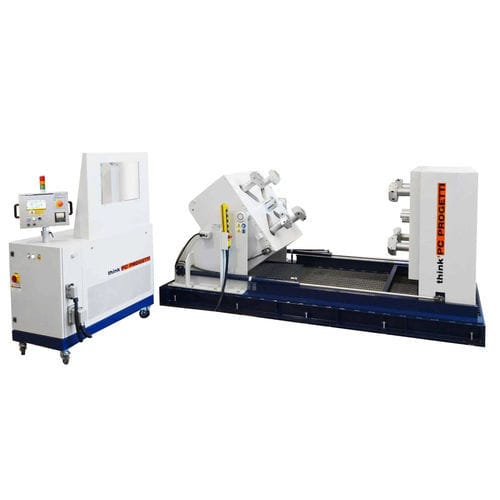

Banco de ensayo reclinable BOR-M/200

de presiónde fugasautomático

SUJECIÓN DE DOBLE GARRA CON PUENTE INCLINABLE Banco de pruebas horizontal con sujeción de doble garra y basculante en un lado. El lado derecho es móvil para ajustarse a la longitud de las válvulas. La sujeción por garras sólo puede realizarse en válvulas con bridas. Permite comprobar la tensión mecánica en el cuello de la brida durante la realización de la prueba. Además, la fuerza de sujeción no influye en el comportamiento del asiento de la válvula durante la prueba, debido a la ausencia de fuerzas externas aplicadas. El equipo se controla mediante el patín de presurización SKA-100 FUERZA DE REACCIÓN : 200 TON LONGITUD MÁX : 1700 mm LONGITUD MIN : 100 mm DIÁMETRO DE LA BRIDA MÁX : 700 mm DIÁMETRO DE BRIDA MIN : 120 mm ESPESOR DE BRIDA MAX : 100 mm ESPESOR DE BRIDA MIN : 0 mm ALTURA DE LOS EJES DE FLUJO : 1070 mm DEPÓSITO DE AGUA DEL SÓTANO : 800 Litros ca. TERMINACIONES PERMITIDAS : RF, RJ ESTILO DE SUJECIÓN : Tipo 6 - Sujeción de doble garra DIMENSIONES (MECH) : 3500 (L) x 1800 (D) x 1625 (H) mm
