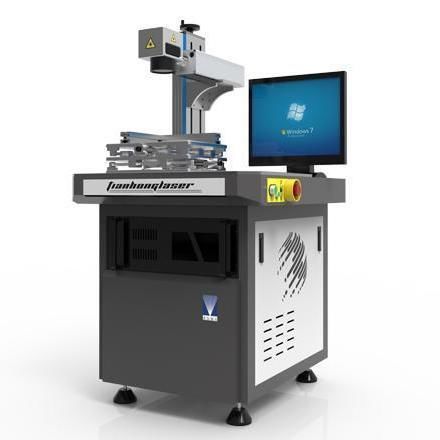

Máquina de marcado láser de fibra TH-FLMS series

láser MOPAde papelde metal

Descripción del producto
Las máquinas de marcado láser de fibra TH-FLMS están diseñadas para el marcado y codificación de alta precisión y alta velocidad en plásticos, componentes electrónicos, chips, papel coloreado y envases alimentarios. Son adecuadas para aplicaciones que requieren detalle fino y control de profundidad como relojería, industria de moldes y marcado bitmap; también aptas para oxidación superficial en aleaciones de aluminio-magnesio.

Características

• Compatibles con fuentes láser de fibra IPG, SPI, Raycus y otras; protección contra reflexión y alta potencia pico con MTBF de hasta 100.000 horas.
• Diseño compacto para integración en línea en líneas de producción; alta frecuencia de trabajo para aumentar el rendimiento de marcado.
• Control por ordenador con interfaz intuitiva; soporta formatos comunes para importar fácilmente patrones y datos.
• Salida en modo único y punto fino para marcado preciso y de alta resolución.
• Áreas de aplicación típicas: marcado de teclas/botones de plástico, marcado en línea de dispositivos electrónicos y chips, codificación láser de papel coloreado y envases alimentarios, componentes de relojería, industria de moldes y marcado bitmap.

Ejemplos de marcado
Se proporcionan muestras para mostrar la calidad de marcado típica y los niveles de detalle alcanzables según material y parámetros.

Especificaciones (tabla)
modelo: TH-FLMS20 | TH-FLMS30 | TH-FLMS50 | TH-FLMS100 | TH-FLMS200 | TH-FLMSMP20 | TH-FLMSMP30 | TH-FLMSMP60
longitud de onda: 1064 nm
láser: láser de fibra (modelos estándar) | láser MOPA (modelos MP)
potencia láser: 20W | 30W | 50W | 100W | 200W | 20W | 30W | 50W
método de refrigeración: refrigeración por aire
área de marcado: 100x100 mm (opcional)
repetibilidad: ±0,003 mm
ancho mínimo de línea: 0,045 mm
energía por punto: 1,5 mJ
calidad del haz: ≤1,2 (fibra) | ≤1,3 (algunos MOPA) | ≤1,5 (MP alta potencia)
duración de pulso: 100 ns (fibra) | 2–350 ns (MOPA)
frecuencia de repetición: 20–200 kHz (fibra) | 1–4000 kHz (MOPA)
velocidad de grabado: ≤7000 mm/s
grado de protección: IP54

Especificaciones técnicas

• Nombre del producto: Máquina de marcado láser de fibra
• ID del producto: 1475857059197636608
• Familia de modelos: Serie TH-FLMS (incluye TH-FLMS20 / 30 / 50 / 100 / 200 y variantes TH-FLMSMP)
• Longitud de onda: 1064 nm
• Tipos de láser: láser de fibra (estándar) y láser MOPA (variantes MP)
• Potencias disponibles: 20W, 30W, 50W, 100W, 200W (según modelo)
• Refrigeración: aire
• Área de marcado estándar: 100 x 100 mm (opcional)
• Repetibilidad de posicionamiento: ±0,003 mm
• Ancho mínimo de línea: 0,045 mm
• Energía por punto: 1,5 mJ
• Calidad del haz (M2): ≤ 1,2 / ≤ 1,3 / ≤ 1,5 según el modelo
• Duración de pulso: 100 ns (fibra) o 2–350 ns (MOPA)
• Frecuencia de repetición: 20–200 kHz (fibra) o 1–4000 kHz (MOPA)
• Velocidad máxima de grabado: ≤ 7000 mm/s
• Grado de protección: IP54
