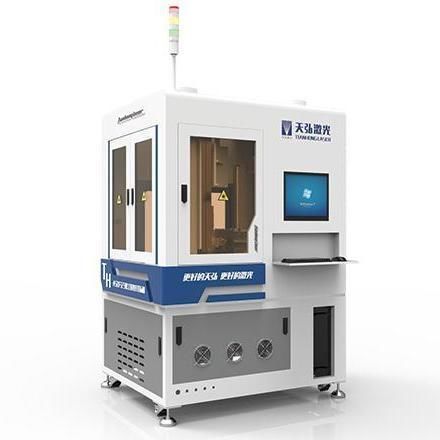

Sistema de marcado láser TH-FLCS series

láser 3Dautomáticopara la industria de la microelectrónica

Descripción del producto
Ampliamente utilizado en comunicaciones móviles, proyectos IoT, componentes IoT para automoción, Industria 4.0 y sectores médicos para la activación local y posterior metalización de piezas plásticas 3D mediante LDS (Laser Direct Structuring). El sistema permite la activación láser precisa y el marcado en piezas tridimensionales inyectadas para formar trazas conductoras mediante baño electrolítico sin conexión externa.

Identificadores básicos

• Nombre del producto: Sistema de marcaje 3D de cinco ejes (LDS)
• ID del producto: 1475857223626936320

Características
El sistema utiliza una plataforma de control de movimiento para guiar el láser a lo largo de la trayectoria del circuito electrónico y proyectar el haz sobre piezas plásticas 3D. La activación láser modifica la superficie dopada del plástico, exponiendo átomos metálicos que sirven como capa semilla para el proceso de electrodeposición química. Durante el recubrimiento, las zonas activadas desarrollan una capa metálica (metralización superficial) de aproximadamente 5–10 μm, permitiendo la formación de circuitos tridimensionales en la pieza.

Especificaciones (tabla)
Modelo del equipo: TH-FLCS30 | TH-FLCS50 | TH-FLCS100
Potencia media láser: 30W | 50W | 100W
Longitud de onda láser: 1064 nm
Anchura de pulso: 2—350 ns
Tasa de repetición del láser: 1 KHz—4000 KHz
Rango de marcado: 100 mm × 100 mm × 40 mm (estándar); 300 × 300 × 200 mm (opcional)
Velocidad de línea de marcado: ≤ 7000 mm/s
Límite inferior de ancho: 0,015 mm
Repetibilidad: ≤ 0,005 mm
Precisión del módulo de movimiento XYZ: ±0,01 mm
Consumo de energía de la máquina: 1500 W
Requisitos de alimentación: 220 V ±22 V / 50 Hz / 10 A
Dimensiones totales: 1150 mm × 1360 mm × 2000 mm
Peso total: 750 Kg

Visualización de muestras
Se proporcionan imágenes de muestra y ejemplos de marcaje para ilustrar los resultados típicos generados por el Sistema de marcaje 3D de cinco ejes (LDS). Solicite archivos de muestra y parámetros de proceso.

Especificaciones técnicas

• Modelo: TH-FLCS30, TH-FLCS50, TH-FLCS100
• Potencia media láser: 30W / 50W / 100W (según modelo)
• Longitud de onda: 1064 nm
• Anchura de pulso: 2–350 ns
• Frecuencia de repetición: 1 KHz – 4000 KHz
• Rango de marcado: 100 × 100 × 40 mm (estándar); 300 × 300 × 200 mm (opcional)
• Velocidad de línea: ≤ 7000 mm/s
• Ancho mínimo de línea: 0,015 mm
• Repetibilidad: ≤ 0,005 mm
• Precisión de movimiento XYZ: ±0,01 mm
• Consumo: 1500 W
• Alimentación: 220 V ±22 V / 50 Hz / 10 A
• Dimensiones: 1150 mm × 1360 mm × 2000 mm
• Peso: 750 Kg
