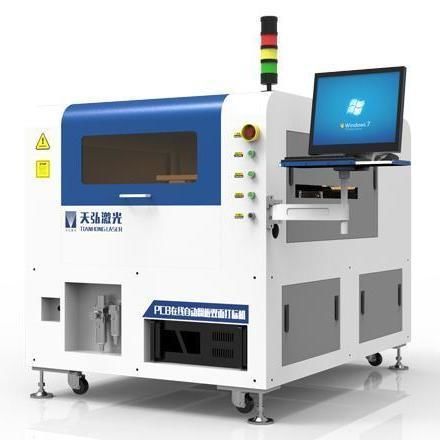

Aparato de marcado y codificación láser de fibra TH-PCB-M series

láser CO2láser UVpara PCB

Resumen del producto
Sistema de control inteligente diseñado para el marcado de PCB de alto rendimiento con elevada precisión. Emplea galvanómetro digital de alta velocidad y fuentes láser seleccionables (CO2, verde, UV, fibra) para un marcado rápido y repetible, apto para producción continua.

Información básica

• Nombre del producto: Fully Automatic Double-sided Laser Coding System For PCB
• ID del producto: 1475857209341136896
• Potencia láser (rango mostrado en la página): 3W-30W
• Formato de procesamiento: 100mm*100mm (lente de campo opcional)

Características

• Control inteligente con escaneo automático y funciones de alarma de error; diseñado para operación estable y continua y cumplimiento medioambiental
• Galvanómetro digital de alta velocidad combinado con fuentes láser de alto rendimiento para marcado rápido y preciso; apto para funcionamiento 24/7
• Software de control basado en Windows compatible con CorelDRAW, AutoCAD y formatos gráficos/texto comunes (PLT, PCX, BMP, DXF); admite fuentes SHX y TTF directamente
• Equipado con PLC para intercambio de señales I/O con equipos de carga/descarga del cliente
• Soporta integración con sistemas MES para trazabilidad de producción

Visualización de muestras
Se proporcionan muestras de marcaje PCB para mostrar la calidad típica del marcado y la legibilidad de códigos.

Especificaciones técnicas

• Modelos del dispositivo: TH-PCB-M10; TH-PCB-M6; TH-PCB-M3; TH-PCB-M5; TH-PCB-M20; TH-PCB-M30
• Fuente láser: TH-PCB-M10: CO2; TH-PCB-M6: verde; TH-PCB-M3: UV; TH-PCB-M5: UV; TH-PCB-M20: fibra; TH-PCB-M30: fibra
• Límite superior de potencia media láser: TH-PCB-M10: 10W; TH-PCB-M6: 6W; TH-PCB-M3: 3W; TH-PCB-M5: 5W; TH-PCB-M20: 20W; TH-PCB-M30: 30W
• Velocidad de marcado: ≤ 7000 mm/s (todos los modelos)
• Precisión de marcaje repetida: ±0,01 mm (todos los modelos)
• Rango máximo de grabado: 100 mm * 100 mm (lente de campo opcional) (todos los modelos)
• Ancho de línea mínimo: 0,1 mm (todos los modelos)
• Dimensiones de PCB aplicables: Min 50 mm * 50 mm; Max 510 mm * 460 mm (todos los modelos)
• Grosor de PCB aplicable: 0,8 mm - 5 mm (todos los modelos)
• Peso permitido del PCB: ≤ 0,4 kg (todos los modelos)
• Rango de marcado de código QR: 1,5 mm * 1,5 mm - 10 mm * 10 mm (todos los modelos)
• Ejemplos de capacidad de código QR: 1,5×1,5 mm / 15 caracteres; 2×2 mm / 25 caracteres; 3×3 mm / 50 caracteres; 5×5 mm / 100 caracteres (todos los modelos)
• Rendimiento de impresión: 100% (todos los modelos)
• Velocidad de movimiento eje X/Y: 300 mm/s (todos los modelos)
