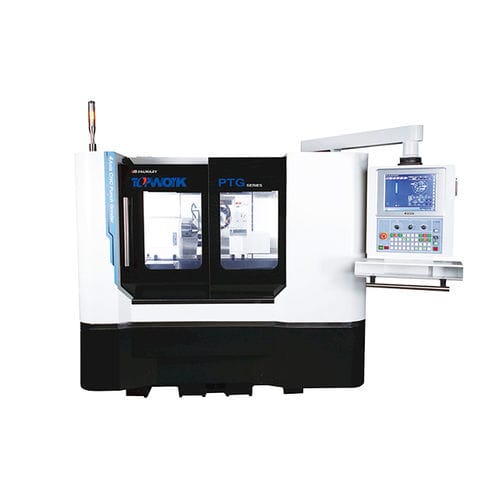

Rectificadora de punzones PTG-32

para chapa metálicapara piezashorizontal

Equipado con un controlador CNC Delta OPEN y una HMI desarrollada por Topwork, el software PunchSmart ofrece un funcionamiento intuitivo y soluciones versátiles de rectificado de punzones. 7 módulos de punzonado integrados: fáciles de configurar y personalizar Generación y simulación automática de trayectorias: rectificado preciso y sin colisiones Rectificado en un ciclo y reavivado en proceso con compensación automática para una alta eficiencia y precisión El husillo adopta 5 rodamientos de bolas de contacto angular de precisión. La potencia se ha mejorado a 5 CV. El centro de masa del husillo está justo en el centro del eje Z, que le proporciona la estabilidad. Eje de rueda El eje adopta 5 rodamientos de bolas de contacto angular de precisión. La potencia se actualiza a 5HP. El centro de masa del husillo está justo en el centro del eje Z, que le proporciona la estabilidad. Soporte en forma de V Cuando el punzón se muele, el soporte se utiliza para mejorar la estabilidad de molienda. El soporte en forma de V con ajuste bilateral puede reducir el tiempo de calibración. Cabezal de trabajo El cono MT4 del cabezal de trabajo adopta accionamiento directo para mejorar la precisión de indexación. Está equipado con un mandril de seis mordazas, el rango es de diámetro de 3 a 32 mm, que puede coincidir libremente con diferentes diámetros de las piezas de trabajo. Dispositivo de reavivado estándar El dispositivo de rectificado estándar es el rectificador de diamante cónico o se puede actualizar al dispositivo de rectificado de disco de diamante para rectificar la muela en el proceso que puede garantizar la precisión de rectificado de punzones y mejorar la eficiencia de rectificado.
