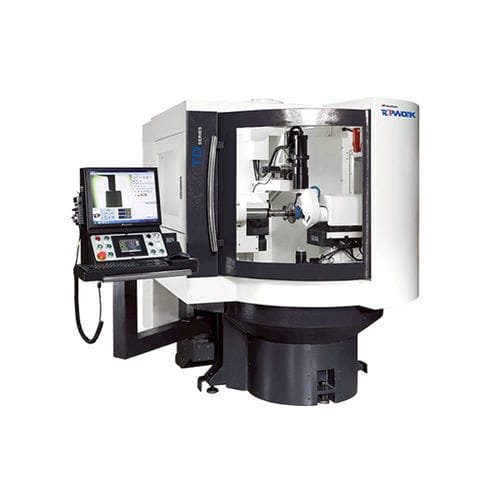

Perfiladora de muelas diamante TD series

CNC

La serie TD está equipada con un sistema de cámara para la supervisión en tiempo real del proceso de reavivado, que proporciona a los usuarios información visual clara sobre el estado del reavivado. Admite varios husillos especificados por el cliente con adaptadores opcionales. Capaz de rectificar superficies planas, radios, caras frontales e incluso radios múltiples. Ofrece una muela precisa para un rendimiento óptimo en otras rectificadoras. Especificaciones Tipo de husillo - BT-40 Diámetro máx. - Ø 250 mm Diámetro mínimo - Ø 50 mm Accionamiento transversal - Manual - Servo Accionamiento longitudinal - Manual - Servo Recorrido transversal - 280 mm Recorrido longitudinal - 140 mm Rueda de rectificado Dimensiones - Ø180 mm Accionamiento longitudinal - Servo Recorrido longitudinal - 100 mm Accionamiento de oscilación - Servo Recorrido de oscilación - -40~+40mm - 0~-80mm Accionamiento de giro - Servo Recorrido de giro - ±95 Controlador Tipo - PLC - MITSUBISHI Máquina Largo x Ancho x Alto - 2300 x 2100x 1820 mm - 1660 x 2340 x 2050 mm Accesorios Estándar Media protección contra salpicaduras (manual) Lámpara de trabajo Escalas lineales ópticas con contador digital (Resolución: TD-3= 0,005mm, TD-5= 0,001mm ) Pernos y tacos de nivelación Correa de repuesto para la transmisión del husillo Brida de la rueda de rectificado. ( Métrico: 32 mm .o Imperial:31.75 mm ) Caja de herramientas / Herramienta de ajuste Sistema de refrigeración por pulverización Sistema de cámara C.C.D con aumento 5x~50x Monitor Sistema de recogida de polvo Rectificador de ruedas Opcional Media protección contra salpicaduras (Auto) Protección total contra salpicaduras Adaptador y mango especificados por el cliente Software
