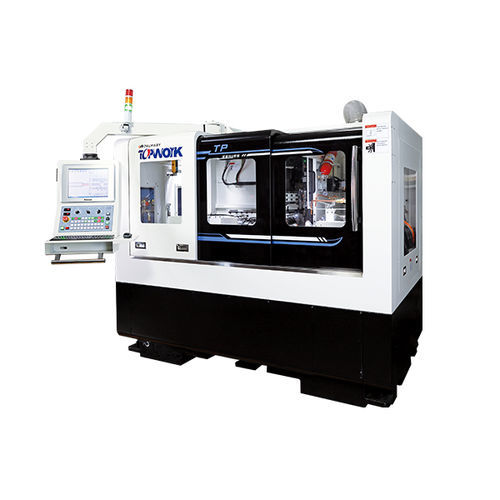

Rectificadora de superficie con muela doble TP-4

cilíndricasin centrospara herramienta de corte

TP-4 es una rectificadora CNC cilíndrica de alta precisión con dos muelas que funcionan simultáneamente para rectificar materiales cilíndricos de herramientas de corte y punzones. Este modelo se utiliza después de hacer el rectificado sin centros y antes de hacer el trabajo de preprocesamiento en la rectificadora de herramientas de 5 ejes. Se ha aplicado a diversas industrias, principalmente en la industria de herramientas de alta precisión, industria de moldes, y la industria electrónica y de piezas médicas. TP-4 Puede satisfacer todas sus necesidades de aplicación para el rectificado de metal duro y fresas, taladros y piezas en bruto. La máquina sigue la norma ISO 230-2 y garantizamos que la precisión de posicionamiento repetido (R) es tan baja como 2 µm y la precisión de posicionamiento (A) es de 4 µm. Las herramientas de corte en bruto cubren una gama de diámetros de 0,1 a 20 mm. La longitud máxima de rectificado es de 330 mm y la relación longitud/diámetro es de hasta 350x D. Características Estructura de la máquina La bancada de la máquina está diseñada como estructura tipo caja, equipada con husillos de doble muela (ejes X y U); los ejes Z y W adoptan una estructura de ejes paralelos de alta precisión, que muestra la capacidad de rectificado con pasada de desbaste numéricamente, así como desbaste y acabado en una sola pasada. Análisis CAE Los parámetros de simulación fiables de la estructura mecánica de la TP-4 se obtienen mediante el análisis de elementos finitos en la simulación del valor modal mecánico. Se adquiere una función de respuesta en frecuencia sobresaliente mediante pruebas en el analizador de espectro y el acelerómetro, golpeando los componentes mecánicos importantes y simulando los modales globales. Esta función se importa posteriormente al software de análisis modal,
