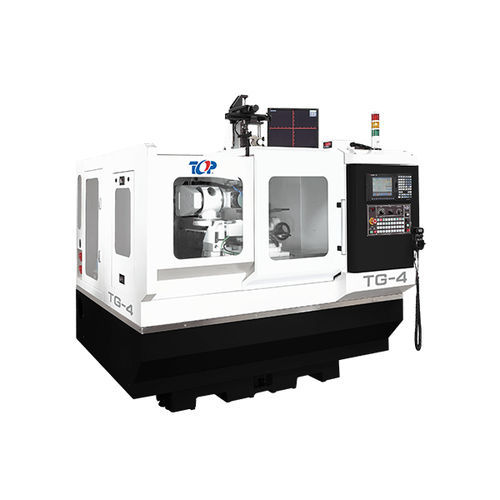

Rectificadora de herramientas CNC T series

automáticade precisión

TM/TG-S Máquina reafiladora de fresas de mango Equipada con un sistema de cámara para una alineación precisa de los dientes, especialmente eficaz para herramientas de módulo pequeño. Adecuada para reafilar: fresas de tronzado, fresas helicoidales, fresas de engranaje recto, fresas de engranaje helicoidal Reafiladora de fresas TM/TG-H Diseñada con tres ejes lineales y un eje giratorio, ideal para reafilar fresas madre de filo recto. HMI integrada con interfaz gráfica para facilitar la configuración de ángulos y parámetros Trayectoria de rectificado NC generada automáticamente para un funcionamiento eficiente Ofrece una precisión de grado AA, garantizando un reafilado de precisión Especificaciones Eje Z - 200 mm Eje C - ∞ Eje A - -15˚ ~ 45˚ Eje B - -5º ~ 5º Avance rápido X - 6 m/min Avance rápido Y - 6 m/min Marcha rápida Z - 6 m/min Avance rápido C - 50 rpm Avance rápido A - Manual Avance rápido B - Manual Resolución lineal - 0,001 mm Resolución radial - 0,001 Ejes Motor Eje X - 1 kw Eje Y - 1 kw Eje Z - 1 kw Eje C - 0,4 kw Eje A - N/A Eje B - N/A Fecha de la herramienta Diámetro mín. - 15 mm Diámetro máx. de torneado - 140 mm Longitud máx. pieza - 180 mm Husillo de rectificado Diámetro máx. de la muela abrasiva - 150 mm Fijación Conicidad - MT2 / MT3 / MT4 Sistema de refrigeración Motor de refrigeración - 1/8 HP Control Modelo - MITSUBISHI Máquina Largo x Ancho x Alto - 2080 x 1870 x 2230 mm Accesorios Estándar Protección completa contra salpicaduras Lámpara halógena Sistema de lubricación automático Brida de muela Perno / bloque de nivelación Caja de herramientas / Herramienta de ajuste Ajuste de ángulo Rectificador de muelas Filtro de papel Sistema de refrigeración Sistema de cámara C.C.D Correa de repuesto Accesorios opcionales Colector de neblina de aceite
