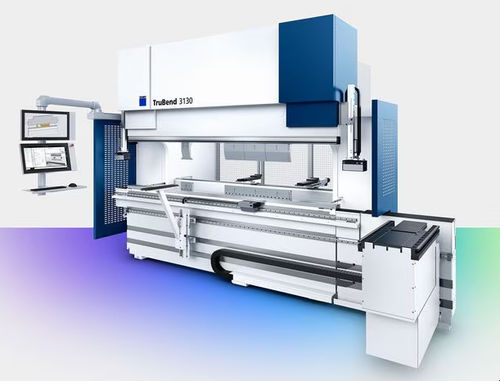

Prensa plegadora hidráulica TruBend 31 series

CNC4 ejes5 ejes

Resumen
Familia de prensas plegadoras para conformado industrial de chapa. La TruBend Serie 3000 proporciona ángulos precisos, calidad de pieza repetible y procesos estables para una amplia variedad de tareas de plegado, con funciones premium seleccionadas al servicio de la eficiencia de coste.

Puntos clave

• Eficiencia de costes: funciones premium seleccionadas para optimizar productividad por inversión.
• Precisión angular: el sistema ACB Laser mide ángulos sin contacto y aplica corrección automática (precisión ±0,3°).
• Productividad: programación offline con TecZone Bend para preparar programas mientras la máquina trabaja.
• Apoyo al operario: ayudas de plegado con capacidad de 150 kg para reducir el esfuerzo en piezas pesadas.
• Servicio y utillaje: compatibilidad con utillajes TRUMPF, formación y soporte técnico para minimizar paradas.

Funciones principales

• Tope posterior: 4 ejes de serie, ampliable a 5 ejes; opción de desplazamiento X del tope derecho (±75 mm) y hasta tres topes adicionales para perfiles largos.
• BendGuard: supervisión inteligente del campo de luz que combina seguridad y productividad.
• Altura de instalación útil: gran altura útil (hasta 615 mm en modelos seleccionados) para nestings altos y piezas complejas.
• Sistema hidráulico OnDemand: velocidad de trabajo 15 mm/s y avance rápido 170 mm/s para ciclos eficientes y ahorro energético.
• Sistema de medición ACB Laser: medición óptica sin contacto mediante línea láser y cámara; cuatro modos de medida (ACB Speed, ACB Smart, Identify, Copy Plunging Depth); rango 30°–150°, precisión ±0,3°.
• Ayudas de plegado: hasta dos ayudas con almohadillas plásticas por máquina, 150 kg cada una; eje vertical controlado por CNC y ajuste automático en altura.
• Soportes: variantes 70 kg estándar y 100 kg opcional, regulables en altura y montadas en rieles; opción de posicionamiento X en versión 100 kg.
• Pantalla adicional: segundo monitor giratorio opcional para producción sin papel y visualización (imágenes, PDF, TecZone Bend); manejo por ratón/teclado.
• Conectividad digital y software: integración con el ecosistema TRUMPF (TruTops Boost, TecZone Bend) e interfaces OPC UA para monitorización, análisis y soluciones Smart Factory.

Datos técnicos (comparativo)
Modelo | TruBend 3100 | TruBend 3130 | TruBend 3170
Fuerza de prensado | 1000 kN | 1300 kN | 1700 kN
Longitud de plegado | 3230 mm | 3230 mm | 4250 mm
Paso libre entre montantes | 2690 mm | 2690 mm | 3680 mm
Altura de instalación útil | 385 mm | 615 mm | 615 mm
Interfaz de usuario | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend
Vel. eje Y (rápida) | 170 mm/s | 170 mm/s | 170 mm/s
Vel. eje Y (trabajo) | 15 mm/s | 15 mm/s | 15 mm/s
Dimensiones (L x W x H) | 4220 x 2003 x 2375 mm | 4220 x 2003 x 2835 mm | 5210 x 2030 x 3000 mm
Peso (aprox.) | 9200 kg | 10800 kg | 15200 kg

Aplicaciones
Apta para una amplia variedad de tareas de plegado: plegados complejos, perfiles largos y mecanizado de diferentes espesores de chapa con alta flexibilidad y repetibilidad.

Software

• TruTops Boost: solución 3D todo en uno para programación con reglas TRUMPF y automatismos.
• TecZone Bend: programación combinada oficina/taller; genera propuestas de programa incluyendo código NC a partir de datos 2D/3D.

Características / especificaciones técnicas

• Serie: TruBend Series 3000
• Modelos: TruBend 3100, TruBend 3130, TruBend 3170
• Fuerza de prensado: 1000 kN / 1300 kN / 1700 kN
• Longitud de plegado: 3230 mm (3100/3130), 4250 mm (3170)
• Paso libre entre montantes: 2690 mm (3100/3130), 3680 mm (3170)
• Altura de instalación útil: 385 mm (3100), 615 mm (3130/3170)
• Interfaz de usuario: Touchpoint TruBend
• Velocidades eje Y: trabajo 15 mm/s; rápida 170 mm/s
• ACB Laser: medición de ángulo sin contacto ±0,3° (30°–150°)
• Tope posterior: 4 ejes estándar, ampliable a 5 ejes; X ±75 mm en versión 5 ejes
• Ayudas de plegado: capacidad 150 kg por ayuda (hasta 2)
• Soportes: 70 kg estándar; 100 kg opcional; regulables y montados en rieles
• Conectividad: interfaces OPC UA; integración con herramientas de supervisión TRUMPF
