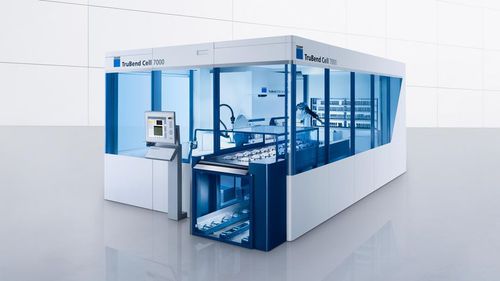

Prensa plegadora hidráulica TruBend Cell 7000

CNCde alta velocidadrobotizada

Resumen
Solución automatizada para la producción continua y de alta velocidad de piezas pequeñas. La TruBend Cell 7000 combina un diseño compacto con módulos de automatización integrados para el plegado autónomo y de alto rendimiento de componentes de hasta 500 x 380 mm.

Ventajas principales

• Diseñada para producción continua 24/7 a alta velocidad.
• Mayor rendimiento gracias al concepto de accionamiento dinámico y a respaldos traseros de precisión.
• Especialista en piezas pequeñas: procesamiento eficiente de componentes hasta 500 x 380 mm.
• Flujo automatizado de piezas: sistema transportador con opciones de almacenamiento flexibles y salida a palet.
• Ángulos precisos desde la primera pieza: medición y corrección automática ACB.
• Gestión automática de útiles: ToolMaster Bend para equipamiento automático sin cambio de pinza.

Componentes y opciones

• BendMaster: manipulación automatizada y ejecución del plegado para piezas pequeñas.
• ToolMaster Bend: carga automática de útiles con identificación por chip.
• LoadMaster Bend: alimentación en paralelo con sensor integrado para transferencia precisa al BendMaster.
• Sujeción de herramienta dividida: optimiza el uso de las pinzas y reduce las recogidas adicionales.
• Pinzas pivotadas y consola de cambio de pinzas con estación de limpieza de útiles para intercambio y mantenimiento automatizados.
• Sistema de transporte: coloca piezas terminadas en cajas o en transportador de palets.
• ACB y ACB Wireless: medición automática de ángulos y comunicación inalámbrica entre útil y control para resultados precisos en alas cortas y superficies reflectantes.
• TruTops Bend: soporte de programación (coeficientes de plegado, selección de útiles, cálculo de secuencias) para calidad desde la primera pieza.
• Herramientas con chip ID y herramientas sensoras para detección automática y medición en proceso.

Datos técnicos (ejemplo: TruBend Cell 7036)
Fuerza de prensado: 217 kN
Longitud de plegado: 2 x 500 mm
Paso libre entre columnas: 1530 mm
Altura útil de montaje: 300 mm
Profundidad de garganta: 515 mm
Velocidad de trabajo: hasta 50 mm/s
Tamaño máximo de pieza (BendMaster): 500 x 380 mm
Peso máximo de pieza (BendMaster): 1,5 kg
Capacidad máxima de carga: 15 kg
Espesor mínimo de chapa: 0,5 mm
Espesor máximo de chapa: 6 mm
Peso BendMaster: 114 kg
Peso máquina básica: 4200 kg
Dimensiones máquina (L x W x H): 5500 mm x 3870 mm x 2630 mm
Altura mínima de nave: 5500 mm

Características / especificaciones técnicas

• Modelo: TruBend Cell 7000
• Fuerza de prensado (ej. 7036): 217 kN
• Velocidad de trabajo: hasta 50 mm/s
• Tamaño máximo de pieza (BendMaster): 500 x 380 mm
• Peso máximo por pieza: 1,5 kg
• Capacidad máxima de carga: 15 kg
• Rango de espesor de chapa: 0,5 – 6 mm
• Huella típica (ej.): 5500 x 3870 x 2630 mm
• Altura mínima de nave: aprox. 5500 mm
