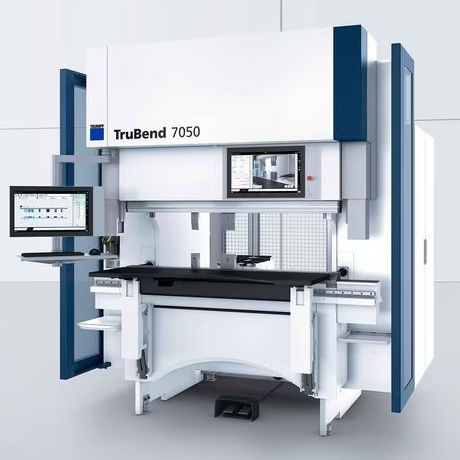

Prensa plegadora servoeléctrica TruBend 70 series

CNC6 ejesde alta velocidad

Resumen
La TruBend Serie 7000 es una plegadora compacta y ergonómica de alta velocidad, pensada para el plegado de piezas pequeñas y medianas con exactitud angular reproducible. Combina accionamiento directo, medición automática de ángulos y posibilidades de operación sentado o de pie para procesos productivos y con bajo requerimiento de espacio.

Ventajas principales

• Producción eficiente de piezas pequeñas/medianas con ángulos correctos desde la primera pieza.
• Preparación rápida y segura mediante BendGuard Automatic controlado por CNC.
• Ocupa poco espacio: área de instalación compacta y transporte posible con montacargas.
• Comodidad operativa: mesa de apoyo regulable, mando orientable e iluminación LED; soporte para trabajo sentado y de pie.

Medición de ángulo y software
Compatibilidad con ACB Wireless y ACB Laser para medición de ángulos. ACB Speed reduce el tiempo de ciclo midiendo el retorno elástico en la primera pieza y aplicando la corrección a las siguientes. La base de datos ACB Smart de materiales está disponible en el mando. Software opcional: TruTops Boost y TecZone Bend para generación y optimización de programas 2D/3D.

Ergonomía y seguridad
Incluye ayudas para trabajo sentado/de pie, consolas de apoyo ergonómicas, control Touchpoint TruBend giratorio con visualizaciones 3D y iluminación LED. BendGuard y BendGuard Automatic permiten el posicionamiento controlado y CNC del dispositivo de seguridad para cambios de herramientas más rápidos y seguros.

Precisión y automatización
Tope posterior de 6 ejes para posicionamiento preciso; lector de códigos 2D para carga automática de programas; apriete automático de herramientas para reducir tiempos de preparación. Opciones de automatización como Flex Cell posibilitan la producción compacta y automatizada de piezas sencillas.

Datos técnicos (extracto)
Modelo | TruBend 7036 | TruBend 7050
Fuerza de prensado | 360 kN | 500 kN
Longitud de plegado | 1020 mm | 1530 mm
Separación entre montantes | 932 mm | 1305 mm
Altura útil | 295 mm | 385 mm
Garganta | 150 mm | 250 mm
Interfaz de usuario | Touchpoint TruBend | Touchpoint TruBend
Velocidad máx. eje Y (trabajo) | 25 mm/s | 25 mm/s
Dimensiones (L×A×H) | 1900×1340×2380 mm | 2420×1805×2580 mm
Peso | 3300 kg | (según variante)

Aplicaciones
Optimizada para piezas pequeñas y muy pequeñas, plegados con rebordes cortos y componentes hasta aproximadamente 1500 mm (según modelo). Adecuada para líneas de producción ergonómicas y con limitación de espacio que requieren precisión repetible de ángulo.

Especificaciones técnicas

• Serie: TruBend Serie 7000 (ej. 7036, 7050)
• Fuerza de prensado: 7036 = 360 kN; 7050 = 500 kN
• Longitud de plegado: 7036 = 1020 mm; 7050 = 1530 mm
• Separación entre montantes: 7036 = 932 mm; 7050 = 1305 mm
• Altura útil: 7036 = 295 mm; 7050 = 385 mm
• Garganta: 7036 = 150 mm; 7050 = 250 mm
• Interfaz: Touchpoint TruBend
• Velocidad máx. eje Y: 25 mm/s
• Dimensiones (L×A×H): ver tabla por modelo
• Tope posterior: 6 ejes
• Medición de ángulo: ACB Wireless, ACB Laser, ACB Speed, ACB Smart
• Sistemas de seguridad: BendGuard, BendGuard Automatic
• Automatización: Flex Cell, lector 2D, apriete automático de herramientas
