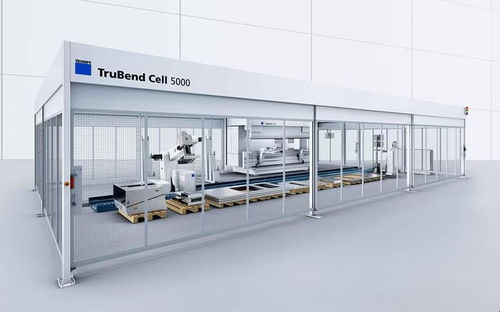

Prensa plegadora hidráulica TruBend Cell 5000

con comando numéricorobotizadade grandes dimensiones

Resumen
La TruBend Cell 5000 es una celda de plegado totalmente automatizada diseñada para producción continua y mezclas de piezas. Integra máquinas TruBend 5000 con automatización modular (BendMaster 60 / 150), cambio automático de utillaje (ToolMaster) y sistemas de agarre flexibles para diversas geometrías y pesos de pieza.

Características principales

• Celda de plegado totalmente automatizada para mezclas de piezas y producción ininterrumpida
• Programación: TecZone Bend genera propuestas rápidas desde datos 2D/3D y crea el programa NC
• Cambio de útil: ToolMaster permite el montaje automático de herramientas por programa
• Agarres: ventosas (hasta 100 kg), pinzas mecánicas, multipinzases ajustables y agarres de mandíbula basculante para piezas pequeñas
• Automatización: opciones BendMaster 60 y BendMaster 150 según rango y carga de piezas
• Medición de ángulo: ACB Laser y ACB Wireless para precisión desde la primera pieza
• Manejo de chapa: sensores de chapa para detección precisa de posición (sin estación de centrado adicional)
• Flujo de material: cintas transportadoras, transportadores de palets e interfaz AGV para logística integrada
• Cambio rápido: cambio automático de pinza y consola de cambio para reducir tiempos no productivos

Aplicaciones
Preparada para producción 24/7 en fábricas conectadas. Adecuada para plegado de nests y piezas unitarias, cajas y grandes componentes, así como para líneas con cambios frecuentes de útiles o agarres. Interfaces (Oseon / OPC UA) permiten la integración en flujos digitales para monitorización y gestión de órdenes de transporte.

Características / especificaciones técnicas

• Fuerza de plegado (rango serie): 1300 kN – 3200 kN
• Longitud de plegado (variantes típicas): 3.230 mm – 4.420 mm
• Ancho entre columnas: 2.690 mm – 3.680 mm
• Altura útil de montaje: 615 mm
• Profundidad de garganta: 420 mm
• Movimiento rápido hacia abajo: 200 mm/s
• Velocidad máxima de operación en Y: 25 mm/s
• Tamaño máximo de pieza (según configuración): hasta 3.000 mm x 1.500 mm
• Longitud de perfiles procesables: hasta 2.500 mm – 4.000 mm (según variante)
• Peso máximo de pieza en automatización: hasta 100 kg (tecnología de ventosa/agarre)
• Capacidad máxima BendMaster: 60 kg o 150 kg (según modelo)
• Espesor mínimo de chapa: 0,7 mm
• Longitud de recorrido (flujo de material): 8 m – 16 m
• Apilado máximo de planchas: 700 mm
• Altura máxima de pila de piezas terminadas: 1.000 mm – 1.200 mm
• Peso BendMaster (ejemplos): 620 kg – 784 kg
• Peso máquina base (ejemplos): aprox. 11.800 kg – 23.400 kg
• Dimensiones máquina TruBend (ejemplos): de 3.980 x 1.800 x 2.835 mm hasta 5.180 x 2.055 x 3.200 mm
