Termorregulador programable

para la industriapara la industria del plásticode adquisición de datos

Resumen

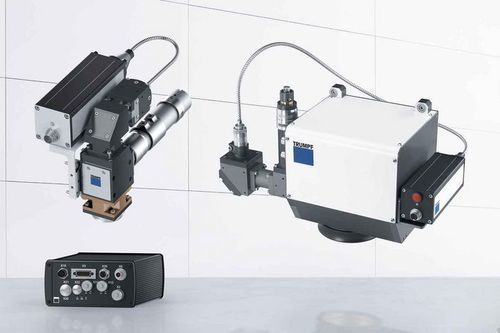

La regulación de temperatura TRUMPF registra la radiación térmica en la superficie del componente mediante un pirómetro integrado y ajusta la potencia láser a una temperatura nominal establecida. Está diseñada para soldadura láser de plásticos y endurecimiento por láser, ofreciendo resultados constantes en geometrías complejas. Con óptica de escáner el regulador se integra en la electrónica PFO; para ópticas fijas se suministra una caja de regulación compacta.

Ventajas

• Control de proceso preciso — Temperatura nominal y parámetros límite ajustables para reproducibilidad.
• Integración total — Pirómetro montado directamente en la óptica; parametrización con TruControl.
• Trazabilidad — Datos de temperatura almacenados para registros de calidad.
• Detección temprana — Indicador de tendencia para identificar desviaciones lentas del proceso.

Aplicaciones

• Soldadura láser de plásticos – método cuasi-simultáneo: Mide la temperatura de la zona de unión y regula la potencia láser a la nominal para soldadura de contornos cerrados con óptica de escáner.
• Soldadura láser de plásticos – método de contorno: Garantiza aporte térmico uniforme cuando la pieza gira bajo un haz fijo, asegurando calidad constante de la junta.
• Endurecimiento por láser: Mide la temperatura superficial durante el tratamiento y regula la potencia láser de forma espacial para evitar acumulaciones térmicas en bordes, orificios y esquinas, logrando profundidad de endurecimiento uniforme; las ópticas de escáner y los haces oscilantes permiten varias geometrías y anchos de pista.

Datos técnicos (comparativo)
Característica | Regulación para soldadura de plástico | Regulación para endurecimiento por láser
Lasers disponibles | TruDiode 151, TruDiode 301, otros bajo petición | TruDisk hasta 6 kW
Longitudes focales disponibles | 200 / 250 mm (BEO D50); 200 / 280 mm, otras bajo petición (PFO 20-2 post-objetivo) | 560 mm, otras bajo petición (PFO 20-2 post-objetivo)
Longitudes focales de colimación | 35 mm (BEO D50); 34.5 / 56 / 80 mm (PFO 20-2 post-objetivo) | 80 mm (PFO 20-2 post-objetivo)
Rango de medición del pirómetro | 180 °C - 520 °C (ε = 1) | 650 °C - 1600 °C
Frecuencia de medida del pirómetro | 2 kHz (500 µs) | 4 kHz (250 µs)
Frecuencia de ciclo de regulación | 12.5 kHz (80 µs) | 12.5 kHz (80 µs)
Precisión típica | 3 % a 250 °C (calibración anual) | 2 % a 1000 °C (calibración anual)

Información adicional del producto
El pirómetro está montado directamente en la óptica; con integración en escáner, el regulador forma parte de la electrónica PFO. Las versiones con óptica fija incluyen una caja de regulación compacta. Los datos de temperatura almacenados permiten trazabilidad y el sistema ajusta la potencia láser ante variaciones térmicas por material o impurezas.

Características / especificaciones técnicas

• Nombre del producto: Regulación de temperatura
• Integración: Acoplamiento directo del pirómetro a la óptica; integración en la electrónica PFO con óptica de escáner
• Contenido de suministro (ópticas fijas): Caja de regulación compacta incluida
• Rango de medición pirómetro (soldadura plásticos): 180 °C – 520 °C (ε = 1)
• Rango de medición pirómetro (endurecimiento): 650 °C – 1600 °C
• Frecuencia de medida del pirómetro: 2 kHz (plásticos), 4 kHz (endurecimiento)
• Frecuencia de ciclo de regulación: 12.5 kHz (80 µs)
• Precisión típica: 3 % a 250 °C (plásticos); 2 % a 1000 °C (endurecimiento) — calibración anual recomendada
• Lasers compatibles: TruDiode 151, TruDiode 301 (plásticos); TruDisk hasta 6 kW (endurecimiento)
• Longitudes focales (ejemplos): 200 / 250 mm (BEO D50), 200 / 280 mm (PFO 20-2) para soldadura; 560 mm (PFO 20-2) para endurecimiento
• Opciones de colimación: 35 mm, 34.5 / 56 / 80 mm
• Registro de datos: Almacenamiento de temperaturas e indicador de tendencia para monitorización y trazabilidad
