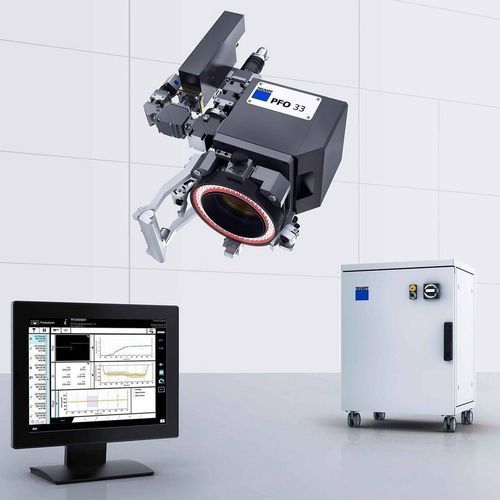

Sensor óptico de luz VisionLine OCT Check

de visiónde formaintegrado

Resumen
Sensor basado en tomografía de coherencia óptica (OCT) para monitorización de la profundidad de soldadura en proceso, sincronizada con la producción. VisionLine OCT Check mide la profundidad de cavidad/keyhole y la geometría del cordón solidificado, permitiendo una inspección al 100 % a lo largo del cordón con ópticas PFO sin ajustar parámetros.

Ventajas principales

• Supervisión en línea sincronizada con el proceso de soldadura para detección inmediata de desviaciones.
• Elimina la necesidad de cortes transversales y ensayos destructivos durante la producción.
• Interfaces mínimas para integración sencilla en planta y reducción de piezas defectuosas.
• Trazabilidad consistente: datos vinculados a ID de componente y almacenables mediante QDS 2.0.
• Configuración rápida: asistencia de ajuste por cámara para posiciones precisas y cambios de pieza ágiles.
• Incluye VisionLine Detect y VisionLine OCT Detect (detección de posición y reconocimiento de características 3D).

Interfaz de usuario
El asistente de programación VisionLine guía la configuración; los datos relevantes de producción se presentan de forma clara y la ayuda en línea junto con funciones de soporte facilitan la parametrización y la operación diaria.

Memoria de datos y calidad
Registro y monitorización en tiempo real de la profundidad y la geometría del cordón. Los datos de calidad pueden almacenarse y recuperarse mediante QDS 2.0 para respaldar decisiones de proceso y trazabilidad.

Integración
Integración fluida en soluciones TRUMPF: las funciones OCT cubren el área de trabajo PFO, el OCT está integrado en el circuito de seguridad del láser y se controla vía TruControl. Óptica disponible: PFO 33 (requiere PFO de 3.ª generación). Láseres compatibles: TruDisk y TruFiber.

Datos técnicos (tabla)
Láseres disponibles: TruDisk (1030 nm, 515 nm), TruFiber (1075 nm, Multi Mode)
Óptica disponible: PFO 33 (generación 3)
Rango de longitud de onda OCT: 820–860 nm (Clase 3B)
Frecuencia de medida OCT: 250 kHz
Rango axial de medida: ±5 mm (dependiendo de la focal)
Rango lateral de medida: Ø 15–25 mm (dependiendo de la focal)
Resolución axial: 12 μm
Resolución lateral: ≥2 μm (según parámetros y configuración óptica)
Rango típico de medida de profundidad de soldadura: 0,5–5 mm (según diseño del proceso y configuración óptica)

Especificaciones técnicas

• Producto: VisionLine OCT Check (sistema sensor para monitorización de profundidad de soldadura)
• Láseres compatibles: TruDisk 1030 nm, 515 nm; TruFiber 1075 nm (Multi Mode)
• Ópticas compatibles: PFO 33 (requiere PFO generación 3)
• Longitud de onda OCT: 820–860 nm (Clase 3B)
• Frecuencia de adquisición OCT: 250 kHz
• Rango axial: ±5 mm
• Rango lateral: Ø 15–25 mm
• Resolución axial: 12 μm
• Resolución lateral: ≥2 μm
• Rango típico de profundidad: 0,5–5 mm
