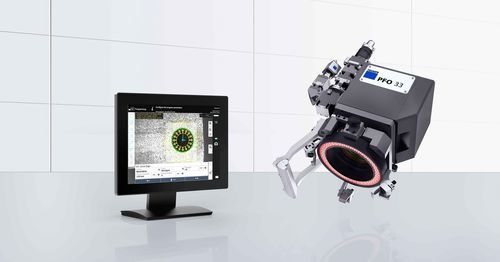

Sensor de visión para reconocimiento de objetos VisionLine

para detección de fallosHMI

Descripción
TRUMPF VisionLine es un sistema de procesamiento de imágenes basado en cámara para aplicaciones de corte y soldadura. VisionLine detecta automáticamente la posición de los componentes, transmite los datos al control de la máquina y ayuda a colocar correctamente la costura de soldadura o el foco láser. Está disponible como paquete integrador para ópticas de láser y para TruLaser Station y TruLaser Cell.

Funciones principales

• Detección de posición mediante cámara y observación visual con retícula de foco.
• Biblioteca de atributos/plantillas para teach-in y creación rápida de tareas.
• Opciones: Basic (supervisión), Detect (detección de bordes/características), Project (implementaciones a medida); Adjust disponible para TruLaser Cell 3000.
• Compatibilidad con fuentes láser TruDiode, TruDisk, TruFiber y TruPulse.

Ventajas

• Mejora de la capacidad del proceso: reduce las exigencias de posicionamiento sin pérdida de calidad.
• Integración más rápida: interfaz intuitiva y biblioteca de atributos que facilitan la puesta en marcha.
• Trazabilidad: los datos de imagen pueden guardarse para documentación de proceso y control de calidad.
• Integración de una sola fuente: TRUMPF suministra el láser, el sistema de sensores de proceso y el asesoramiento.

Variantes de producto

• VisionLine Basic: imagen digital de la cámara con retícula en el foco láser para supervisión y teach-in; corrige el desfase observación/láser, especialmente con ópticas scanner PFO.
• VisionLine Detect: detección de bordes y reconocimiento de características por plantillas (manchas, círculos, líneas, intersecciones) para corrección de posición.
• VisionLine Project: paquete de servicio a medida que incluye estudio de viabilidad, desarrollo de rutinas de procesamiento de imágenes estables en proceso y documentación.

IA y entrenamiento
VisionLine Detect puede ampliarse con EasyModel AI, una plataforma de entrenamiento en la nube que permite formar modelos de IA basados en imágenes con pocos datos y sin conocimientos de programación. El filtro AI de VisionLine Detect mejora el reconocimiento de características en condiciones de iluminación difíciles o con procesos previos variables.

Aplicaciones

• Soldadura hairpin en estatores de motores: reconocimiento preciso de la posición de los hairpins.
• Soldadura de componentes electrónicos: detección de pines en unidades de control, sensores y actuadores.
• Soldadura de uniones: detección de puntos de cordón en intercambiadores de calor o raíles de asiento.
• Marcado y medición de distancia para control de calidad en piezas de transmisión y otros componentes.

Especificaciones técnicas

• Sistemas disponibles: TruLaser Cell 3000 (integrable con TruLaser Station y otros sistemas láser).
• Láseres compatibles: TruDiode, TruDisk, TruFiber, TruPulse.
• Opciones: Basic, Detect, Project; Adjust (TruLaser Cell 3000).
• Distancias focales disponibles (ejemplos): 150 / 200 mm (FocusLine Professional); 150 / 200 / 250 mm (WeldLine Modular); 150 / 200 / 250 / 300 mm (BEO D50); 200 / 300 mm (BEO D70); 255 / 345 / 450 mm (PFO 33-2); 255 / 450 mm (PFO 3D-2).
• Tiempo típico de procesamiento de imágenes: 80 ms - 150 ms.
• Precisión típica búsqueda de distancia de trabajo: ±50 μm (f = 150 mm, TruLaser Cell 3000).
• Precisión típica reconocimiento de posición: ±20 μm en el centro de la imagen.
