Banda de guiado FM

Descripción del producto

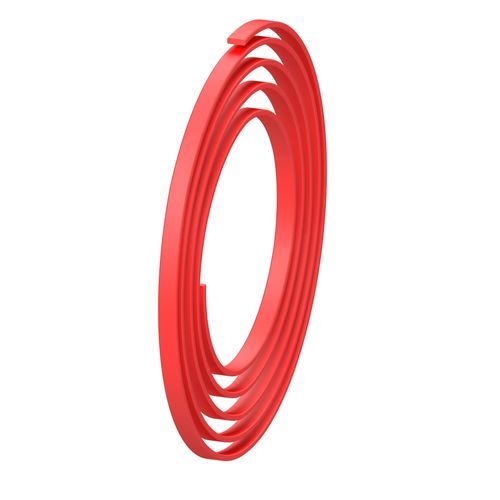

Las tiras guía FM se fabrican en material continuo y pueden cortarse a la longitud según el diámetro de la aplicación. Se utilizan como anillos guía de pistón o vástago para evitar el contacto metal con metal y para absorber las fuerzas laterales que se generan en funcionamiento. Las tiras guía se mecanizan en tornos y están disponibles en varios materiales con corte diagonal. La selección y el alineamiento correctos son necesarios para el funcionamiento seguro de sistemas hidráulicos y neumáticos.

Construcción estándar
Las tiras guía estándar se producen en PTFE cargado, termoplásticos o resinas fenólicas o de poliéster reforzadas con tejido. La resistencia a la compresión depende del material y típicamente varía de 15 a 100 N/mm². Para estimar la carga máxima por tira guía, aplicar: fuerza lateral / superficie proyectada × 0,75.

Campos de aplicación

• estático
• dinámico
• simple efecto
• doble efecto
• movimiento lineal
• movimiento rotativo
• movimiento oscilante

Uso principal
Guiado en aplicaciones dinámicas hidráulicas y neumáticas.

Materiales

• laminado a base de tejido
• polímeros
• PTFE
• PTFE cargado
• termoplásticos
• UHMW-PE

Valores técnicos (por variante de material)

• PTFE: Temperatura -200°C / +260°C (según material); Velocidad hasta 10 m/s; Presión: -
• Termoplásticos: Temperatura -200°C / +120°C (según material); Velocidad hasta 2 m/s; Presión: -
• Base textil: Temperatura -40°C / +130°C (según material); Velocidad hasta 1 m/s; Presión: -

Notas
Los valores máximos de temperatura, velocidad y presión no son aplicables simultáneamente y varían según el material y el medio.

Especificaciones técnicas

• Rango típico de resistencia a la compresión: 15 a 100 N/mm² (según material)
• Materiales típicos: PTFE, PTFE cargado, termoplásticos, resinas fenólicas o de poliéster reforzadas con tejido, UHMW-PE
• Rangos de temperatura (según material): PTFE hasta +260°C; termoplásticos hasta +120°C; base textil hasta +130°C
• Velocidades máximas (según material): hasta 10 m/s (PTFE), hasta 2 m/s (termoplásticos), hasta 1 m/s (base textil)
• Aplicación típica: guiado de pistón o vástago en sistemas dinámicos hidráulicos y neumáticos
