Junta dinámica Varitef SH

espiraladade acero inoxidablede PTFE

Descripción del producto

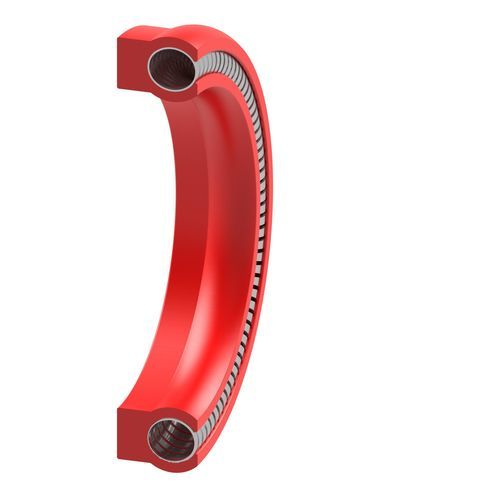

Varitef SH es un elemento de estanqueidad de simple efecto (activo) compuesto por un sello de PTFE combinado con un muelle en espiral de acero inoxidable como elemento de precarga. El diseño incrementa la fuerza en los bordes de sellado cuando aumenta la presión del sistema, haciendo el sello autoactivador y apto para compensar holguras mayores. La mezcla de PTFE está disponible con cargas especiales (p. ej. carbono) para mejorar la resistencia a la compresión. La combinación de PTFE y acero permite un amplio rango de temperaturas y la esterilización, por lo que Varitef SH es apropiado para válvulas, bombas, dosificadores y mezcladoras en tecnología alimentaria y médica. Adecuado para movimientos de rotación lenta y aplicaciones lineales.

Campos de aplicación

• estático
• dinámico
• simple efecto (activo)
• doble efecto (inactivo)
• lineal (activo)
• rotativo (inactivo)
• oscilante (inactivo)

Usos principales
válvulas, bombas, dispositivos dosificadores, mezcladoras; tecnología alimentaria y médica

Materiales
PTFE (variantes con carga disponibles); muelle espiral de acero inoxidable; componentes metálicos compatibles

Valores técnicos

• Materiales: PTFE con cargas opcionales (p. ej. carbono), muelle espiral de acero inoxidable
• Presión: hasta 35 MPa
• Rango de temperatura: -150°C a +225°C (dependiente del material)
• Velocidad máxima de deslizamiento: hasta 20 m/s (dependiente de la aplicación)
• Nota: los valores máximos de temperatura, velocidad y presión no son aplicables simultáneamente; el rendimiento varía según la variante de material y el medio.

Especificaciones / montaje

• Tipo de producto: elemento de estanqueidad de simple efecto
• Material de sello: PTFE (opciones con carga para mayor resistencia a la compresión)
• Precarga: muelle espiral de acero inoxidable
• Aplicaciones típicas: válvulas, bombas, sistemas dosificadores, equipos alimentarios y médicos
• Características: compensa mayores holguras; apropiado para rotación lenta
• Recomendación de montaje: se recomienda ranura abierta para facilitar el montaje; existen limitaciones en diseños de ranura cerrada
