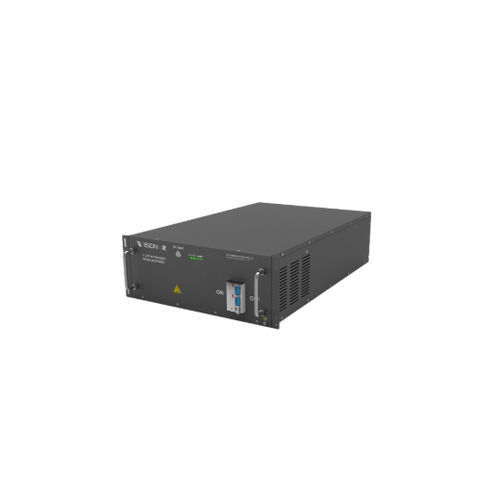

Sistema de baterias LFP REVO

modularpara onduladorfuera de red

Resumen
La serie REVO es una línea de productos de baterías de litio desarrollada por Vision Group para diversas aplicaciones UPS. La serie REVO monofásica SP presenta un diseño integrado todo‑en‑uno, con tamaño compacto, mantenimiento sencillo y opciones de configuración flexibles.

Escenarios de aplicación

• Centros de datos
• Entidades financieras
• Transporte ferroviario
• Respaldo de energía para zonas fuera de la red

Datos clave de la batería

• Tipo de batería: Fosfato de hierro y litio (LFP)
• Eficiencia de descarga: >90%
• Vida útil de diseño: 15 años

Características principales

• Diseño modular: admite instalación de módulos internos y externos para una integración sencilla y optimización del espacio
• Arquitectura de gestión multinivel: compatible con sistemas BMS secundarios y terciarios; admite operación en paralelo de bloques de baterías y expansión futura flexible
• Compatibilidad multiprotocolo de comunicación: compatible con CANBUS y MODBUS para integración con hosts UPS y sistemas de supervisión
• Monitorización de alta precisión: precisión de control de tensión ±3mV y precisión de gestión de temperatura ±1°C para garantizar la homogeneidad de las celdas y la operación estable

Especificación
Modelo | Capacidad | Modelo de celda | Conexión serie‑paralelo | Tamaño (mm) Largo*Ancho*Alto | Energía nominal (kWh)
SP12-9 | 12.8V9AH | 12.8V9AH | 4S1P | 152*65*98 | 0.115
SP12-100 | 12.8V100AH | 3.2V100AH | 4S1P | 330*171*220 | 1.28
SP12-200 | 12.8V200AH | 3.2V100AH | 4S2P | 522*238*223 | 2.56
SP36-50 | 38.4V50AH | 3.2V50AH | 12S1P | 442*350*189 | 1.92
SP36-100 | 38.4V100AH | 3.2V100AH | 12S1P | 442*420*177 | 3.84
SP36-200 | 38.4V200AH | 3.2V100AH | 12S2P | 440*610*174 | 7.68
SP48-50 | 48V50AH | 3.2V50AH | 15S1P | 442*470*149 | 2.4
SP48-100 | 48V100AH | 3.2V100AH | 15S1P | 442*470*149 | 4.8
SP51.2-50 | 51.2V50AH | 3.2V50AH | 16S1P | 442*500*177 | 2.56
SP51.2-100 | 51.2V100AH | 3.2V100AH | 16S1P | 442*500*177 | 5.12
SP51.2-200 | 51.2V200AH | 3.2V100AH | 16S2P | 442*900*149 | 10.24
SP72-50 | 72V50Ah | 3.2V50AH | 23S1P | 440*650*174 | 3.68
SP72-100 | 72V100Ah | 3.2V100AH | 23S1P | 440*650*174 | 7.36
SP192-9 | 192V9Ah | 12.8V9AH | 15S1P | 442*800*149 | 1.72
SP192-28 | 192V28Ah | 3.2V6AH | 60S5P | 440*700*174 | 5.37

Especificaciones técnicas

• Manufacturer/Brand: Vision Group
• Línea de producto: REVO Single-Phase SP Series
• Química: Fosfato de hierro y litio (LFP)
• Vida útil de diseño: 15 años
• Eficiencia de descarga: >90%
• Precisión de control de tensión: ±3mV
• Precisión de gestión de temperatura: ±1°C
• Protocolos de comunicación: CANBUS, MODBUS
• Modular, admite módulos internos y externos y operación en paralelo
• Aplicaciones: centros de datos, instituciones financieras, transporte ferroviario, respaldo fuera de la red
