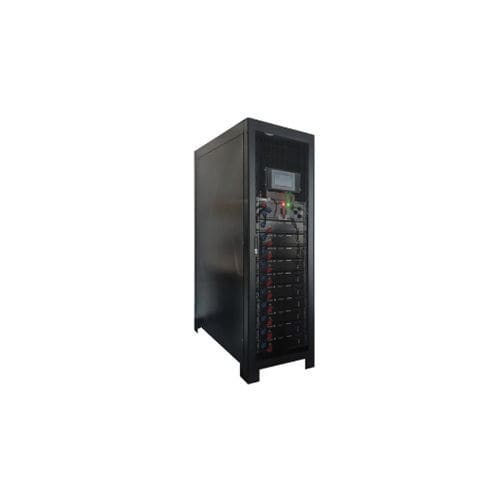

Ondulador UPS trifásico REVO

de iones de litioLFPmodular

Descripción general
El sistema de baterías de ion-litio para UPS trifásico REVO utiliza celdas de fosfato de hierro-litio (LFP) y una arquitectura de protección de cuatro niveles. Ofrece respuesta contra incendios a nivel de armario en segundos, gestión completa de celdas y una vida útil diseñada de hasta 15 años con 62.500 ciclos @1C. Hay disponible una plataforma cloud inteligente opcional para mejorar la visibilidad y la eficiencia de O&M.

Escenarios de aplicación

• Centros de datos
• Instituciones financieras
• Transporte ferroviario
• Respaldo de energía en sitios fuera de la red

Datos rápidos de la batería

• Química de la batería: fosfato de hierro-litio (LFP)
• Eficiencia de descarga: 65%
• Vida útil diseñada: 15 años

Características clave

• Diseño modular
  Entrega prefabricada para facilitar el transporte e instalación rápida in situ
• Conexión en serie multi-módulo
  Admite configuraciones de voltaje flexibles para diferentes requisitos
• Conexión en paralelo multi-módulo
  Permite la expansión escalable de potencia según la carga
• Compatibilidad con arquitecturas UPS
  Admite conexiones de dos y tres hilos y topologías UPS comunes
• Gestión controlable de corriente de circulación
  Permite operación mixta de módulos nuevos y antiguos para reducir costes de mantenimiento y reemplazo

Aplicaciones industriales

• Soluciones de baterías para UPS y AIDC
• Soluciones de baterías para telecomunicaciones
• Soluciones de tracción
• Soluciones de almacenamiento de energía

Especificaciones
Módulo:
Model | Capacity | Cell Model | Series/parallel configuration | Dimension (mm) L W H | Rated Energy (kwh)
TPH10 | 51.2V50AH | 50Ah | 1P16S | 442*600*127 | 2.05
TP10 | 51.2V50AH | 50Ah | 1P16S | 442*690*106 | 2.56
TP20 | 51.2V100AH | 50Ah | 2P16S | 442*800*150 | 5.12
TPL5 | 51.2V100AH | 100Ah | 1P16S | 442*690*108 | 5.12
TPL10 | 51.2V200AH | 100Ah | 2P16S | 442*800*149 | 10.24

Rack:
Model | Capacity | Module Model | Number of modules | Dimension (mm) L*W*H | Rated Energy (kwh)
TPH160 | 409.6V 50AH | TPH10 | 8 | 600*1000*2000 | 16.38
TPH200 | 512V 50AH | TPH10 | 10 | 600*1000*2000 | 20.48
TPH240 | 614.4V 50AH | TPH10 | 12 | 600*1000*2000 | 24.50
TP80 | 409.6V 50AH | TP10 | 8 | 600*1000*2000 | 20.48
TP100 | 512V 50AH | TP10 | 10 | 600*1000*2000 | 25.60
TP120 | 614.4V 50AH | TP10 | 12 | 600*1000*2000 | 30.72
TP140 | 716.8V 50AH | TP10 | 14 | 600*1000*2300 | 35.84
TP160 | 409.6V 100AH | TP20 | 8 | 600*1000*2000 | 40.96
TP200 | 512V 100AH | TP20 | 10 | 600*1000*2000 | 51.20
TP220 | 563.2V 100AH | TP20 | 11 | 600*1000*2300 | 56.32
TP240 | 614.4V 100AH | TP20 | 12 | 600*1000*2300 | 61.44
TPL40A | 409.6V 100AH | TPL5 | 8 | 600*1000*2000 | 40.96
TPL50A | 512V 100AH | TPL5 | 10 | 600*1000*2000 | 51.20
TPL60A | 614.4V 200AH | TPL5 | 12 | 600*1000*2000 | 61.44
TPL80 | 409.6V 200AH | TPL20 | 8 | 600*1000*2000 | 81.92
TPL100 | 512V 200AH | TPL20 | 10 | 600*1000*2000 | 102.4
TPL120 | 614.4V 200AH | TPL20 | 12 | 600*1000*2300 | 122.8

Preguntas frecuentes (puntos técnicos seleccionados)

• ¿Qué causa la falla en la autocomprobación de comunicación/voltaje/temperatura?
  Causas posibles: problemas de cableado; configuración incorrecta del DIP; mala conexión del cable de red.
  Verificaciones sugeridas: inspeccionar cables de red entre CBMS y GBMS; verificar configuración DIP y resistencias de terminación CAN/485; revisar conexiones por mal contacto o aflojamiento.
• ¿Por qué no se puede cargar la batería?
  Causas posibles: fallo del cargador o de la placa base del UPS; protección por sobredescarga de la batería (tensión por debajo del corte); fallo del BMS.
  Verificaciones sugeridas: comprobar que la salida del cargador coincide con las especificaciones de la batería; intentar activar la batería con equipo profesional; inspeccionar el BMS por fallos.

Especificaciones técnicas

• Química de la batería: fosfato de hierro-litio (LFP)
• Eficiencia de descarga: 65%
• Vida útil diseñada: 15 años
• Ciclo de vida: 62.500 ciclos @1C
• Seguridad: protección en cuatro niveles; respuesta contra incendios a nivel de armario en segundos; monitorización celular integrada en tiempo real 24/7
• Modularidad: módulos en armario estándar 19 pulgadas; entrega prefabricada; cableado frontal completo para mantenimiento simplificado
• Configuración de tensión: admite 51.2V (5 ≤ n ≤ 14 en serie)
• Escalabilidad: admite conexiones serie y paralelo multi-módulo
• Compatibilidad: admite conexiones UPS de dos y tres hilos
• Características del rack: visualización para estado en tiempo real; FCL preinstalado para minimizar cableado en sitio
