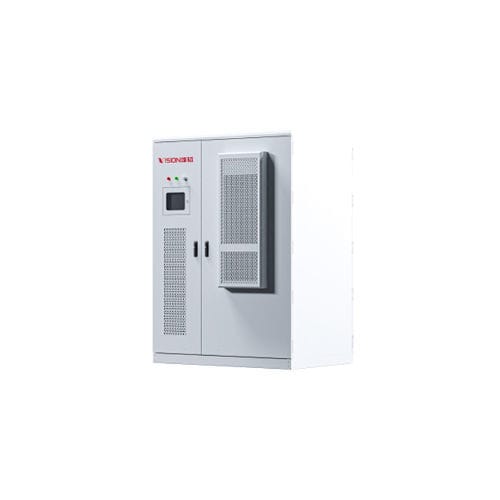

Sistema de almacenamiento de energía LFP CBES

en contenedorfuera de redrefrigerado por aire

Resumen
El armario híbrido fuera de red PV‑almacenamiento integrado refrigerado por aire adopta una arquitectura de acoplamiento CC entre PV y almacenamiento, soportando entradas fotovoltaicas multicanal y diversas estrategias de operación PV‑almacenamiento. Su diseño modular integrado permite la operación en paralelo de múltiples armarios y una expansión dinámica de capacidad. La conmutación fluida entre modos conectado a red y fuera de red permite adaptarse a escenarios como el alivio de picos y relleno de valles, respuesta a la demanda, alimentación de respaldo y microredes.

Escenarios de aplicación

• Alivio de picos y relleno de valles
• Expansión dinámica de capacidad
• Respuesta del lado de la demanda
• Energía de respaldo
• Microred

Datos rápidos de la batería

• Tipo de batería: Fosfato de hierro y litio (LFP)
• Especificación de la celda: 3,2 V / 280 Ah
• Rango de temperatura de funcionamiento: -30℃ a +55℃
• Método de refrigeración: Refrigeración por aire
• Normas: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000

Características clave

• Garantía de seguridad e integración del sistema

  • Sistema de protección contra incendios enlazado en varios niveles para supresión eficaz y prevención de re‑ignición.
  • Soporta enlace con BMS, EMS y sistemas de protección contra incendios para gestión de seguridad en bucle cerrado en todo el sistema.
• Gestión de energía y modos de operación

  • Diseño integrado conectado a red y fuera de red, adecuado para diversos requisitos de entrada de energía.
  • Conmutación fluida entre modos de red y fuera de red con tiempo de conmutación ≤ 20 ms para garantizar suministro ininterrumpido a cargas críticas.
  • Conmutación inteligente de modos para adaptarse a múltiples escenarios de operación PV‑almacenamiento según la demanda.
  • Arquitectura de acoplamiento CC que admite múltiples entradas PV para mejorar la eficiencia de uso de la energía.
• Diseño modular y despliegue fácil

  • Diseño modular integrado que admite conexión en paralelo flexible para capacidades de potencia escalables.
  • Soporta mantenimiento modular en línea y reemplazo sencillo para mejorar la disponibilidad operativa.
  • Diseño plug‑and‑play que requiere mínima instalación, permitiendo despliegue rápido y reducción de costes de construcción.
• Operación inteligente y gestión del ciclo de vida

  • Soporta actualizaciones OTA, mantenimiento mediante aplicación y gestión colaborativa cloud‑edge.
  • Proporciona diagnóstico de fallos a lo largo del ciclo de vida, evaluación de salud y alertas tempranas para garantizar operación estable a largo plazo.

Aplicaciones industriales

• Soluciones de almacenamiento de energía
• Sistemas de alimentación de respaldo
• Microredes y generación distribuida

Especificaciones (resumen)
Modelo: CBES‑50kW/229kWh | CBES‑105kW/229kWh | CBES‑50kW/215kWh | CBES‑105kW/215kWh
Tipo de celda: LFP 3.2V/280Ah | LFP 3.2V/280Ah | LFP 3.2V/280Ah | LFP 3.2V/280Ah
Energía nominal: 229 kWh | 229 kWh | 215 kWh | 215 kWh
Dimensiones (A×F×H): 1700×1260×2300 mm | 1700×1260×2300 mm | 1700×1260×2300 mm | 1700×1260×2300 mm
Peso: 2.6 t | 2.6 t | 2.5 t | 2.5 t
Temperatura de funcionamiento: -30℃ ~ +55℃ | -30℃ ~ +55℃ | -30℃ ~ +55℃ | -30℃ ~ +55℃
Humedad relativa: 0 ~ 95% | 0 ~ 95% | 0 ~ 95% | 0 ~ 95%
Método de refrigeración: Refrigeración por aire | Refrigeración por aire | Refrigeración por aire | Refrigeración por aire
Sistema de supresión de incendios: Supresión por aerosol | Supresión por aerosol | Supresión por aerosol | Supresión por aerosol
Interfaz de comunicación: Ethernet | Ethernet | Ethernet | Ethernet
Protocolo de comunicación: Modbus TCP/IP | Modbus TCP/IP | Modbus TCP/IP | Modbus TCP/IP
Normas: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000

Especificaciones técnicas

• Nombre de la serie: CBES
• Química de la batería: Fosfato de hierro‑litio (LFP), célula 3.2V/280Ah
• Configuraciones nominales disponibles: variantes de 229 kWh y 215 kWh (modelos listados arriba)
• Dimensiones del armario (unidad): 1700 × 1260 × 2300 mm
• Peso por unidad: aprox. 2.5–2.6 t según el modelo
• Temperatura de funcionamiento: -30℃ a +55℃
• Tolerancia de humedad relativa: 0–95%
• Refrigeración: Diseño refrigerado por aire
• Supresión de incendios: Sistema de supresión por aerosol
• Comunicación: Interfaz Ethernet, protocolo Modbus TCP/IP
• Normas clave: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000
