Generador de vacío MSVE series

autónomomultifuncióncon visualizador integrado

Resumen de la categoría
Catálogo de generadores de vacío y depresores neumáticos basados principalmente en el principio Venturi y en diversas configuraciones: una etapa, multietapa, multifunción y modulares. Aplicaciones típicas: servomecanismos de ventosas, manipulación y agarre de objetos poco porosos, sectores automoción, robótica industrial, embalaje y transferencia de polvos/partículas.

Generadores de vacío de una etapa
Funcionamiento según principio Venturi: alimentación con aire comprimido en P, succión en U y descarga en R. Presión de alimentación óptima normalmente 6 bares; variantes LP optimizadas para presiones inferiores a 4 bares. Opcionalmente, silenciador de alta reducción sonora en R. Construcción en aluminio anodizado; eyectores en latón o aluminio.

• Aplicaciones: servomecanismo de ventosas, agarre y manipulación de objetos no porosos.
• Ejemplos de códigos: 150110, 150110LP, 150115LP, 150310, 150508SX, 150510SX, 150710SX.

Generadores de vacío de una etapa con expulsor (expulsor neumático)
Incorporan cámara que se alimenta durante el ciclo, permitiendo una expulsión (despegue) mucho más rápida de las ventosas. Presiones de alimentación indicadas: 6 bares (estándar) y versiones LP para < 4 bares. Construcción en aluminio anodizado; eyectores en latón o aluminio.

• Códigos ejemplo: 150210, 150410, 150608SX, 150610SX.

Series FVG (generadores de alta frecuencia)
Diseñados para agarre y liberación de muy alta frecuencia, con expulsor neumático opcional/desactivable mediante membrana integrada. Peso reducido, baja presión de alimentación (< 4 bares), bajo consumo, instalación sencilla y silenciador integrado.

• Códigos: FVG3, FVG5, FVG8, FVG12.

Series PVP y GV (generadores en línea y en eje común)
Diseños con conexiones coaxiales para alimentación y vacío, descarga ortogonal; ventajas: menor espacio ocupado, facilidad de mantenimiento, posibilidad de montaje directo en soportes de ventosas y portaventosas. Equipados de serie con filtro de aspiración y silenciador de microfibras.

• Códigos: PVP1, PVP05, PVP2, PVP3, PVP2M, PVP7SX / SXLP, PVP14SX / SXLP, PVP18SX / SXLP, GV1, GV2, GV3.

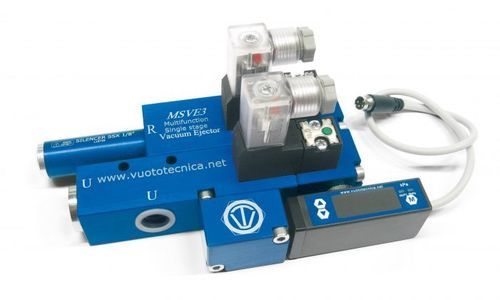

Generadores de una etapa y multifunción - serie MSVE
Unidades capaces de conectar completamente un sistema de sujeción por succión. Integran eyectores, microelectroválvulas de alimentación y expulsión, vacuóstato digital con pantalla y control automático para ahorro de aire. Válvula de retención integrada y filtro de aspiración inspeccionable.

• Funcionamiento modulante: vacuóstato gestiona la alimentación para mantener el grado de vacío y ahorrar aire comprimido.
• Códigos: MSVE3, MSVE5, MSVE8, MSVE12, MSVE20 (según modelos).

Series AVG (autónomas para automoción)
Monobloque de aluminio con electroválvulas integradas, regulador de flujo, silenciadores y vacuóstato neumático para gestión del aire (ahorro energético). Diseñadas para robótica y aplicaciones automoción, con montaje compacto y posibilidad de vacuóstato digital.

• Códigos: AVG18, AVG25.

Generadores de vacío multietapa
Permiten succión máxima hasta 90 % (100 mbar abs) o 85 % según series; se alimentan con aire comprimido entre 1 y 6 bares. Ventajas: mayor eficiencia (menor consumo de aire para misma capacidad), ausencia de piezas móviles, funcionamiento silencioso y amplio rango de temperaturas operativas. Materiales: aceros inoxidables o aleaciones ligeras anodizadas (según serie).

• Series y códigos: M (M3, M7, M10, M14, M18), PVP MX / MXLP (PVP12MX, PVP25MX, PVP40M… PVP300MLP, etc.).

Series MVG y GVMM (multietapa multifunción y modulares)
Monobloque de aluminio con generador multietapa, microelectroválvulas, regulador de expulsión, vacuóstato digital, válvula de retención y filtro integrados. Versión modular GVMM permite ensamblar módulos intermedios MI para ajustar el caudal y número de unidades.

• Códigos ejemplos: MVG3, MVG7, MVG10, MVG14, GVMM3, GVMM7, GVMM10, GVMM14; módulos MI3, MI7, MI10, MI14.

Generadores de flujo Vacuum Jet
Principio ciclónico: aire insuflado por cámara anular crea efecto ciclónico para aspirar y transferir grandes volúmenes. Adecuados para transferencia/aspiración de polvos, granulados, virutas, humos y condensaciones. Disponibles en aluminio anodizado y acero inoxidable. No requieren electricidad (apto atmósferas potencialmente explosivas).

• Modelos: CX7, CX10, CX13, CX19, CX25, CX38, CX50.

Generadores regulables Conveyor y PVR (con capacidad de regulación)
Eyector regulable que permite cambiar caudal y grado de vacío sin variar la presión de alimentación. Indicado para transferencia de productos diversos y para alimentar ventosas en presencia de polvo o líquidos. Disponibles en múltiples tamaños (PVR 25, 50, 100, 200, etc.).

• Series: PVR1, PVR3OT, PVR25, PVR50, PVR100, PVR200, PVR25MS (con soporte para fijación a ventosas).

Depresores y minidepresores neumáticos (DOP)
Unidades autónomas con depósito para mantener vacío en caso de fallo del suministro. Componentes: depósito de chapa soldada, vacuómetro, filtro de aspiración, vacuóstato, regulador de presión, grifo de purga. Útiles para centralización de vacío y manipulación de cargas pesadas; no requieren electricidad (solo aire 4-6 bares).

• Modelos y códigos: DOP06 (DOP06PVP12MX / DOP06PVP25MX), DOP10, DOP20, DOP25, DOP50, DOP100, DOP150, DOP300 y equipos neumáticos de alimentación (DOP2090, DOP5090, DOP15090).

Accesorios y complementos
Amplia gama: válvulas neumáticas con obturador coaxial servopilotadas, electroválvulas servopilotadas coaxiales, válvula neumática de manguito para expulsión rápida, silenciadores (serie SSX), kits de ahorro energético (Energy Saving), vacuómetros, vacuóstatos digitales, conectores, cables con sistema Energy Saving, coletores de plexiglás o aluminio y soportes.

• Ejemplos de códigos accesorios: 070071, 070171, 070271, VPE00NCV24CC, SSX1/8…SSX2, 0015202, 0015157, 001220, 001221, 121010.

Silenciadores
Silenciadores de fibras naturales envueltos en aluminio anodizado; reducen el ruido entre -13 y -20 dB(A). Versiones según longitud y aplicaciones; temperatura de trabajo -20 a +100 °C.

características / spécifications techniques

• Principio de operación principal: Venturi y, para Vacuum Jet, efecto ciclónico (flujo rectilíneo).
• Materiales habituales: aluminio anodizado, eyectores de latón o aluminio; versiones en acero inoxidable disponibles.
• Presiones de alimentación: variantes para 1÷3 bares (MXLP/MLP), 4÷6 bares (MX/M), y versiones optimizadas LP para < 4 bares.
• Caudales: desde ~1 m3/h en cartuchos PVR hasta cientos de m3/h en generadores modulares (ej. PVP 40…300 y superiores).
• Grado de vacío máximo indicado para multietapa: hasta -90 kPa (≈ 90 % de succión) o 100 mbar abs según serie.
• Funciones integradas: vacuóstato (digital o neumático), válvulas de alimentación/expulsión, reguladores de flujo, filtros de aspiración, válvulas de retención.
• Sistemas de ahorro: soluciones VACUMANAGER (serie VM) y cables Energy Saving para limitar consumo de aire comprimido.
• Opciones acústicas: silenciadores SSX y silenciadores integrados «free-flow» para reducir ruido de descarga.
• Montaje y mantenimiento: diseños modulares y monobloque para fácil instalación; muchos modelos permiten inspección/reemplazo de filtros y acceso de mantenimiento sencillo.
